Wprowadzenie do RC522 chip
MF RC522 to wysoko zintegrowany układ do odczytu i zapisu kart wykorzystywany w bezkontaktowej komunikacji 13,56 MHz.Niewielki, bezkontaktowy układ cząsteczki do odczytu i zapisu, który jest dobrym wyborem dla badań i rozwoju inteligentnych instrumentów i przenośnych urządzeń przenośnych.. MF rc522 w pełni integruje wszystkie rodzaje pasywnych bezkontaktowych trybów komunikacji i protokołów na częstotliwości 13,56MHz, wykorzystując zaawansowane koncepcje modulacji i demodulacji.Wspierać zgodny sygnał transponder 14443aCzęść cyfrowa obsługuje ISO 14443a w zakresie wykrywania ram i błędów. Ponadto obsługuje algorytm szyfrowania szybkiego szyfrowania do 1 w celu weryfikacji produktów serii Mifare.Mfrc522 obsługuje szybszą komunikację bez kontaktu z serii MifareMF RC522 ma wiele podobieństw z MF RC500 i MF rc530,ale także ma wiele cech i różnicUżywa on trybu SPI do komunikacji z komputerem hosta, co jest pomocne w zmniejszeniu okablowania, zmniejszeniu objętości płyty PCB i zmniejszeniu kosztów.

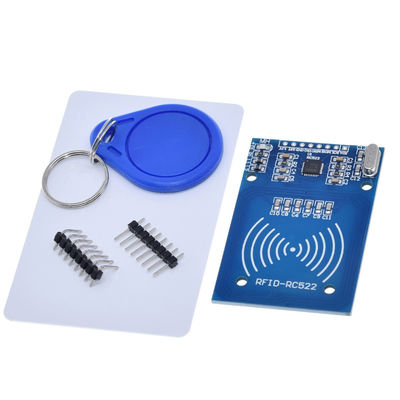

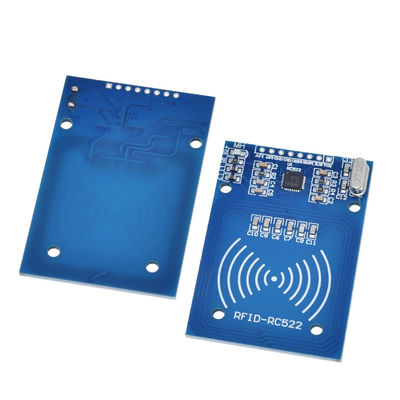

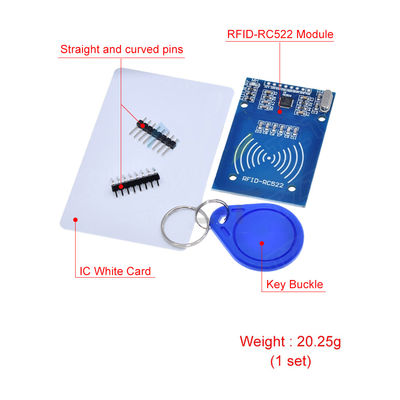

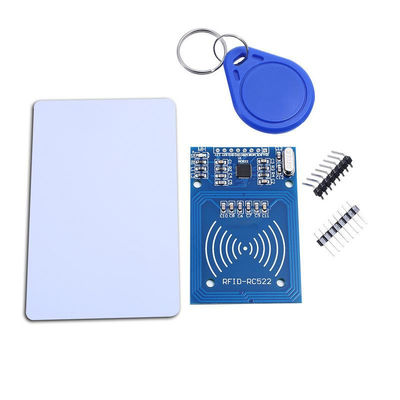

Wprowadzenie do modułu RFID
Moduł MF522-AN wykorzystuje oryginalny układ MFRC522 do projektowania obwodu odczytu karty, który jest wygodny w użyciu i niski w kosztach.Rozwój czytników kartModuł może być bezpośrednio ładowany do różnych form czytników.i może bezpośrednio komunikować się z dowolnym CPUm płyta matki użytkownika poprzez kilka prostych linii interfejsu SPI, które mogą zapewnić stabilną i niezawodną pracę modułu oraz odczytywanie kart na duże odległości;
Krótkie wprowadzenie do parametrów elektrycznych
Prąd roboczy: 13-26 ma / DC 3.3V
Prąd prądowy: 10-13 ma/DC 3,3 V
Prąd w stanie uśpienia: < 80ua
Prąd szczytowy: < 30 mA
Częstotliwość robocza: 13,56 MHz
Typy obsługiwanych kart: Mifare1 S50, Mifare1 S70, Mifare ultralight, Mifare pro, Mifare desfire Charakterystyka fizyczna produktu:
rozmiar: 40 mm x 60 mm
Temperatura pracy: - 20C ~ + 80C
Temperatura przechowywania w otoczeniu: - 40 °C + 85 °C
Względna wilgotność: 5% - 95%
WYMAJANIE
MF RC522 nadaje się do różnych zastosowań w zakresie komunikacji bezstykowej opartych na normie ISO/IEC14443A i wymagających niskich kosztów, niewielkich rozmiarów, wysokiej wydajności i jednego źródła zasilania
1Trzy stoły.
2Jednostka pokładowa.
3- Terminal transportu publicznego;
4. Przenośne urządzenia ręczne;
5. Bezkontaktowy telefon publiczny Serial port napięcie zasilania (VCC): 5V RX : Serial port przyjmujący TX : Serial port wysyłający GND : Power ground VCC : 5V zasilanie pozytywne
