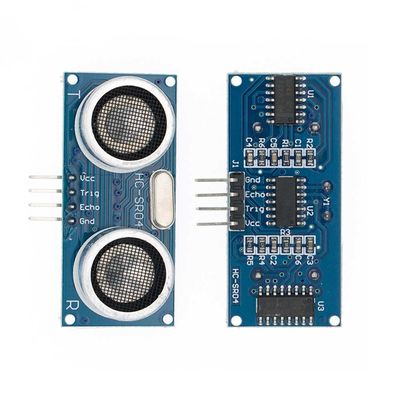

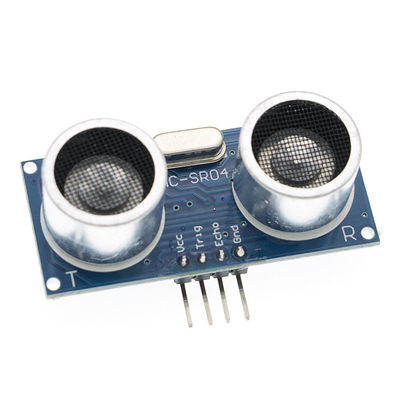

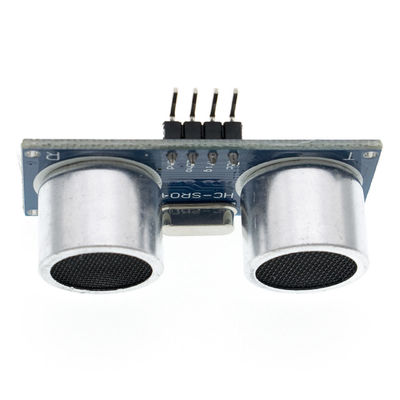

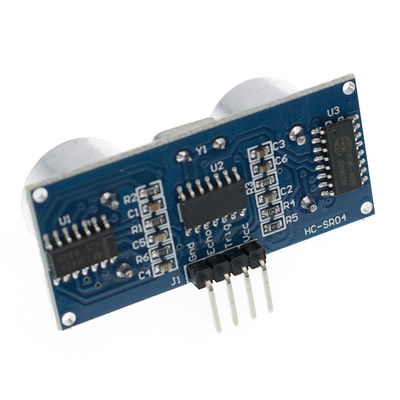

HC-SR04 Czujnik przetwornika pomiaru odległości 2 cm–450 cm do wykrywania detektorów Arduino

1, działanie tego modułu jest stabilnym i precyzyjnym pomiarem odległości.I porównywalny zagraniczny moduł ultradźwiękowy SRF05, SRF02.Precyzja modułu, martwe punkty (2 cm), bardzo blisko, stabilny pomiar odległości są mocne w oparciu o ten produkt pomyślnie wprowadzony na rynek!Moduł ten ma zupełnie skromne możliwości modułu antykradzieżowego GH-311

Dwa główne parametry techniczne:
1: Napięcie: DC5V
2: Prąd spoczynkowy: <2mA
3: poziom wyjściowy: wyjście wysokiego poziomu 5 V
4: poziom: koniec 0 V
5: Kąt indukcji: nie więcej niż 15 stopni: zakres wykrywania: 2 cm-450 cm

7: Wysoka precyzja: do 0,3 cm

Okablowanie panelu, VCC, trig (strona sterująca), echo (strona odbiorcza), wyjście (puste nóżki), GND

Uwaga: Wewnętrzny rezystor podciągający 10K TRIP-pin, w dół pin portu IO mikrokontrolera TRIP, a następnie do sygnału impulsowego 10us.

Pin OUT dla tego modułu jako pin wyjściowy przełącznika, gdy moduł antykradzieżowy, moduły odległościowe nie używają tej stopy!

Uwaga: moduł powinien zostać włożony. Na szczęście płytka drukowana została ponownie zasilona i należy unikać poważnych usterek, jeśli zostały one ponownie zasilone przed ich rozwiązaniem.

Moduł ten może być wyposażony w program obejmujący: mikrokontroler C51, PIC18F877 Yoshitatsu, trzy referencje testowe MCU.

3 moduł URF04 działa:

(1) Wyzwalacz IO o wartości co najmniej 10 us;
(2) moduł automatycznie wysyła osiem fal prostokątnych 40 kHz, automatycznie wykrywa, czy sygnał powrócił;
(3) sygnał powrotu do wysokiego wyjścia IO, długi czas trwania ultradźwięków od uruchomienia do powrotu.

Odległość testowa = (czas wysoki * prędkość dźwięku (340M/S)) / 2;

Ten produkt jest prosty w użyciu, a port kontrolny jest powyżej 10US, więc możesz poczekać na wysoką moc wyjściową w porcie odbiorczym.Wyjście może otworzyć timer, który można odczytać, gdy ten port przejdzie w niską wartość timera dla obliczonego dystansu czasu.taki ciągły cykl pomiaru, przechodzimy do pomiaru wartości, jaką możemy osiągnąć ~ ~~

Moduł działa:

(1) Wyzwalacz IO o wartości co najmniej 10 us;
(2) moduł automatycznie wysyła osiem fal prostokątnych 40 kHz, automatycznie wykrywa, czy sygnał powrócił;
(3) sygnał do powrotu, wysokie wyjście IO, długi czas trwania

Czas ultradźwiękowy od startu do powrotu.Odległość testowa = (czas wysoki * prędkość dźwięku (340M/S)) / 2;
