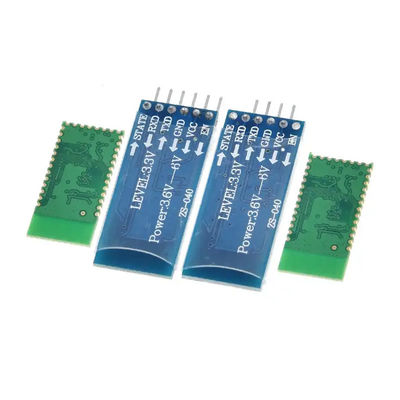

HC-05 HC-06 RF Bezprzewodowy moduł Wi-Fi Moduł audio Bluetooth RS232 / TTL

HC-05

Jest to moduł Bluetooth HC-05 Slaveand Master dwa w jednym.
Moduł ten można ustawić na nadajnik lub odbiornik, nadajnik można sparować z odbiornikiem, odbiornikiem i odbiornikiem lub nadajnik i nadajnik nie mogą się komunikować pomiędzy, odbiornik można sparować z komputerem i telefonem komórkowym za pomocą Bluetooth, przy zakupie jest to ustawienie domyślne dla odbiornika.
Użyj głównego układu Bluetooth CSR, standardów protokołu Bluetooth V2.0.
Napięcie robocze modułu 3,3 V.
Domyślna stawka Pottera wynosząca 9600, może zostać skonfigurowana przez użytkownika.
Wymiary modułu rdzenia: 28 mm x 15 mm x 2,35 mm.
Prąd roboczy: dopasowanie dla 30 MA, dopasowanie komunikacji dla 8 MA.
Prąd spoczynku: brak stanu spoczynku.
Stosowany w systemie nawigacji GPS, systemie odczytu liczników wody i energii elektrycznej.
Z komputerem i adapterem Bluetooth, PDA, sprzętem do bezproblemowego połączenia
Seria komercyjna: Seria płytek modułów Bluetooth
W przypadku lampki kontrolnej LED należy zastosować układ regulacyjny 150 mA i 3,3 V.
Ze stopką VCC.GND.TXD.RXD do Bluetooth
Za pomocą przycisku „Ponowne wyszukiwanie” (stopka włączania/wyłączania/budzenia, zewnętrzne wyjście/wejście MCU „Wysoki poziom” może sterować modułem w celu ponownego wyszukiwania)
Kompatybilny z modułem głównym Bluetooth „modułem slave” lub modułem master-slave (całym).
Napięcie wejściowe: 3,3 -6 V
Rozmiar: 1,55 cm * 3,98 cm

Notatka:
Zasilanie wejściowe 3,3 ~ 6 V, zabronione więcej niż 7 V
Nie ma opcji „Automatycznie zapobiegaj zmianie zasilania”, dlatego należy prawidłowo podłączyć zasilanie
Radzimy zainstalować „moduł główny Bluetooth”
„Stan” to stopka wyjściowa dla stanu diody LED, gdy Bluetooth jest „Niepołączony”, wyjście „Impuls”, gdy Bluetooth „połączony”, wyjście „Wysoki poziom”, możemy określić stany na podstawie „MCU”
Jeśli tylko płyta, nie ma żadnej „funkcji Bluetooth”

HC-06
To jest moduł Bluetooth HC-06.
Umożliwia urządzeniu wysyłanie i odbieranie danych TTL za pośrednictwem technologii Bluetooth bez konieczności podłączania kabla szeregowego do komputera.

Funkcja:
Współpracuje z dowolnymi adapterami USB Bluetooth.
Domyślna szybkość transmisji: 9600,8,1,n.
Wbudowana antena.
Zasięg do 30 stóp.
Wersja Bluetooth: V2.0+EDR
Napięcie robocze: 3,3 V
Domyślna szybkość transmisji: 9600,8,1,n.
Zasięg sygnału: 30 stóp
Długość kabla: 21,5 cm
Rozmiar przedmiotu: 4,3 * 1,6 * 0,7 cm
Waga przedmiotu: 3g
Rozmiar opakowania: 9*3*1cm
Waga opakowania: 8g
Seria komercyjna: Seria płytek modułów Bluetooth
W przypadku lampki kontrolnej LED należy zastosować układ regulacyjny 150 mA i 3,3 V.
Ze stopką VCC.GND.TXD.RXD do Bluetooth
Za pomocą przycisku „Ponowne wyszukiwanie” (stopka włączania/wyłączania/budzenia, zewnętrzne wyjście MCU „Wysoki poziom” może sterować modułem w celu ponownego wyszukiwania)
Kompatybilny z modułem głównym Bluetooth. Modułem podrzędnym lub modułem nadrzędnym (całym).
Napięcie wejściowe: 3,3 ~ 6 V
Rozmiar: 1,55 cm * 3,98 cm

Notatka:
Zasilanie wejściowe 3,3 ~ 6 V, zabronione więcej niż 7 V
Nie ma opcji „Automatycznie zapobiegaj zmianie zasilania”, dlatego należy prawidłowo podłączyć zasilanie
Radzimy zainstalować „moduł główny Bluetooth”
„Stan” to stopka wyjściowa dla stanu diody LED, gdy Bluetooth jest „Niepołączony”, wyjście „Impuls”;gdy Bluetooth jest „podłączony”, wyjście „Wysoki poziom” możemy określić stany na podstawie „MCU”
Jeśli tylko płyta, nie ma żadnej „funkcji Bluetooth”
