CA-TB21H 2.1 Channel TPA3116 Bluetooth Amplifier Board 50W+50W+100W Moduł wzmacniacza dźwięku z sterowaniem APP

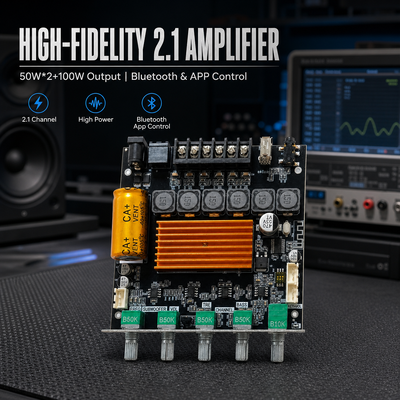

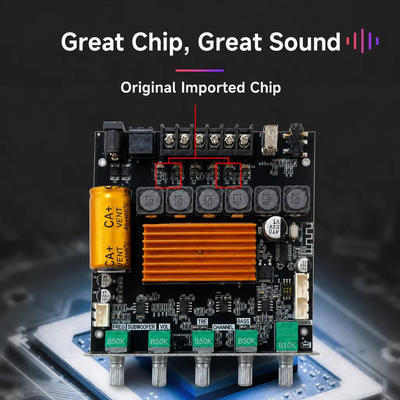

CA-TB21H to 2,1-kanałowy moduł wzmacniacza klasy D zbudowany na chipie TPA3116, dostarczający 50W + 50W dla lewego i prawego kanału oraz 100W dla kanału subwoofer z zasilania DC 12 ′′ 24V.Źródła dźwięku pokryte są przez Bluetooth 5.1, wprowadzenie linii AUX, odtwarzanie karty USB / TF i załączone IR zdalne, podczas gdy BT-APP zapewnia EQ i kontrolę efektu światła z telefonu.Pięć przednich przycisków sterowania i porty rozszerzające dla deski przedwzmacniacza mikrofonu sprawiają, że ta płyta jest gotowa do systemów głośników OEM, zestawy audio domowe i linie montażowe sprzętu audio.

• 2.1 wyjście kanału:po lewej i prawej 50W każdy plus 100W subwoofer, TPA3116 chip, 20Hz 20KHz częstotliwości odpowiedzi.
• Cztery metody wejścia:Bluetooth 5.1 (BT-APP, 10m otwarty obszar), AUX, karta USB / TF i pilota IR z baterią przyciskową.
• Pięć przednich przycisków:główną głośność / moc, trąbki, basy, częstotliwość subwooferu (20 ¢ 200 Hz) i głośność subwooferu, a także niezależną głośność kanału L / R.
• Kontrola APP:BT-APP obsługuje regulację EQ, lokalne media, napęd USB, kartę SD, efekty świetlne i funkcje Find-my-device.
• Rozbudowa gotowa:Wchodzące i wychodzące porty odbioru preamp MIC, wyjście na poziomie linii subwoofer dla zewnętrznej płyty wzmacniacza mocy czystej.
• Monokrystalne:ustawić przełącznik DIP 1 na ON (PBTL), aby połączyć dwa kanały w mono dla jednego głośnika o wysokiej mocy.
• Pięciokrotna ochrona:ochronę przeciwpolarności, pod napięciem, nadgrzewem, nadprądem i zwarciem.

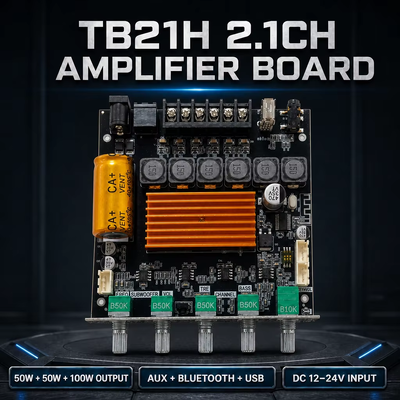

Na jednej krawędzi umieszczone są terminale subwooferu i głośnika lewego/prawego kanału, elastyczna antena Bluetooth, port USB, wejście audio AUX oraz wejście zasilania DC 12 ̇ 24 V (wtyczka prądu stałego 5,5 x 2,1 mm),tak, że płyta może być zmontowana w obudowie bez dodatkowych przewodówLED o stanie zasilania i pięć przycisków znajdują się na przednim panelu.

Poziom mocy wyjściowej wzrasta wraz z napięciem zasilania i spada wraz z impedancją głośnika.który pomaga dopasować adapter do rzeczywistego zestawu głośników.

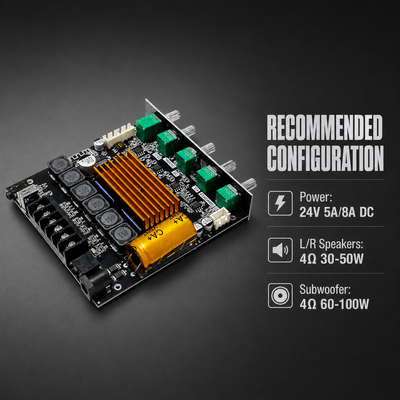

W celu uzyskania zrównoważonego systemu 2.1 zalecamy adapter 24V 5A lub 8A DC, 4 ohmowe głośniki lewego i prawego zasięgu 3050W oraz 4 ohmowy subwoofer 60100W.Wyższy adapter prądu utrzymuje kanał subwooferu 100W stabilny przy dużej objętości, a moc adaptera powinna być zawsze wyższa niż rzeczywista moc robocza deski.

Przed zainstalowaniem przycisku potencjometr należy obrócić w kierunku wskaźnika w lewo, dopóki nie osiągnie minimum i nie będzie mógł się dalej obracać.Linia pozioma na guzik powinien być następnie zwrócone w kierunku pokazanym na diagramie, więc skala objętości pasuje do rzeczywistej pozycji.

Aby przełączyć się na mono, najpierw wyłączyć i ustawić przełącznik DIP 1 na ON (funkcja PBTL).każda musi być 4 ohm lub większa, a impedancja równoległa nie może być niższa niż 2 ohmPort rozszerzający 1 jest wejściem odbioru przedwzmacniacza mikrofonu, a port rozszerzający 2 jest wyjściem odbioru, a wyjście na poziomie linii subwooferu może zasilać zewnętrzną płytę wzmacniacza mocy czystej.

Zainstaluj BT-APP, wyłącz Bluetooth telefonu, podłącz moduł i podłącz urządzenie o nazwie BT-APP (wpis BT-APP-BLE nie jest używany przez APP).odtwarzanie lokalnych mediów, przeglądanie na dysku USB i karcie SD, efekty świetlne i wyszukiwanie urządzenia.

Pakiet obejmuje pilota IR z baterią przyciskową i blachą izolacyjną: zasilanie, tryb, wyciszenie, odtwarzanie / pauza, poprzedni / następny, EQ, głośność w górę i w dół, pojedynczy / powtórz wszystkie,Przełącznik karty USB / TF i wybór ścieżki 0 ′ 9 ′Zakres pracy wynosi około 7 metrów w linii widzenia i zwęża się pod kątem 15 stopni.

Odpowiedni dla producentów sprzętu audio, zakładów montażu systemów głośników, dystrybutorów elektroniki audio, producentów produktów OEM i ODM, marek głośników marki prywatnej,projekty opakowań niestandardowych i regularne zespoły zakupów hurtowychTypowe przypadki zastosowania obejmują domowe systemy dźwiękowe 2,1, półki do książek i zestawy subwooferów, muzykę w tle sklepu, zestawy wzmacniaczy DIY i pudełka głośnikowe karaoke.

Kompleksowe wsparcie OEM i ODM obejmuje niestandardowe logo, kolor PCB, opakowanie, dostosowanie funkcji i 7-dniowe pobieranie próbek,więc ta sama płyta może być dostarczana w swojej marce i konfiguracji dla różnych rynków.

Każda płyta jest pakowana w indywidualne pudełko o wymiarach 11 x 11 x 5 cm o masie brutto 0,3 kg, chronione pianą odporną na wstrząsy i wysyłane w kartonach eksportowych.W pudełku znajduje się wydrukowana instrukcja obsługi; dostępne są marki OEM, opakowania niestandardowe i ładowanie w pojemnikach mieszanych.
