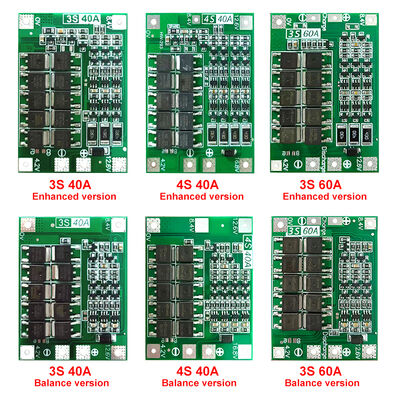

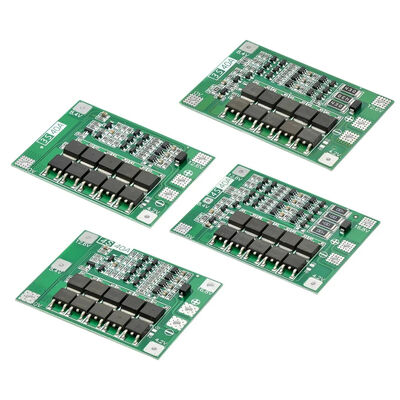

11.1V 12.6V/14.8V 16.8V Wzmocnienie równowagi 18650 BMS dla wiertarki Li-ion Li-ion Lithium Battery Charger Protection Board 3S 4S 40A 60A

Name: 11.1V 12.6V/14.8V 16.8V Wzmocnienie równowagi 18650 BMS dla wiertarki Li-ion Li-ion Lithium Battery Charger Protection Board 3S 4S 40A 60A
Brand: Shenzhen Creatall Electronics Co., Ltd.
SKU: 18650
Price: 1.02 USD
Availability: InStock

Nazwa marki:	creatall
Numer modelu:	18650
MOQ:	100
Price:	$1.02-1.49

Szczegółowe informacje

Opis produktu

Ratings & Reviews

Szczegółowe informacje

Miejsce pochodzenia:

Guangdong, Chiny

Materiał bazowy:

PCB i PCBA

Grubość miedzi:

PCB i PCBA

Grubość deski:

PCB i PCBA

Podkreślić:

3S 4S Li-ion BMS board

hurtowy dostawca płyt bms

producent płytek zabezpieczających akumulatory bms

Opis produktu

Opis produktów

3-żyłowa płytka zabezpieczająca baterię litową 12,6 V 40 A Napięcie ładowania: DC 12,6 V ~ 13,6 V Ciągły prąd rozładowania: maksymalnie 40 A (jeśli środowisko rozpraszania ciepła nie jest dobre, należy zmniejszyć prąd obciążenia) Ciągły prąd ładowania: do 20 A Balans Rozmiar wersji: 41 x 61 x 4 mm Ulepszony rozmiar wersji: 41 x 55 x 4 mm Odpowiedni wybór: dotyczy napięcia nominalnego 3,7 V, w pełni naładowany Bateria litowa 4,2 V (w tym 18650, 26650, bateria litowo-polimerowa), można wiercić poniżej 170 W. Uwaga 1: Do pomyślnego uruchomienia wiertarki potrzebne są 3 akumulatory 10C-20C lub 6 akumulatorów 5C-10C (zalecane modele akumulatorów: Sony vtc4, vtc4A, vtc5A, vtc6) Kabel OV i 12,6V, użyj Drut miedziany o powierzchni 3 milimetrów kwadratowych lub większej (nie można używać blachy niklowej) Uwaga 2: Podłącz ściśle 0 V, 4,2 V, 8,4 V, 12,6 V zgodnie ze schematem. Podczas lutowania przewodu nie dotykaj żadnych elementów na płytce. Nie należy celowo powodować zwarć. Uwaga 3: Podczas pierwszego lutowania akumulatora lub w trakcie ładowania, o ile napięcie pojedynczego akumulatora przekracza 4,2 V, rezystor „430” będzie się nagrzewał i rozładowywał (rozładowanie do około 4,19 V, aby zatrzymać nagrzewanie). Jeśli rezystor „430” jest bardzo gorący, sprawdź, czy nie podłączono niewłaściwej linii. Przygotowanie sprzętu Przygotuj moduł zabezpieczający baterię litową 3S 12,6 V 40 A, baterię, zasilacz, rezystor obciążenia dużej mocy

Poniższy rysunek przedstawia schemat rozładowania modułu. Bateria to 3 struny. Podłączony akumulator musi wytrzymać prąd rozładowania 40A. Można to zrealizować poprzez połączenie równoległe akumulatora lub zakup akumulatora o dużym prądzie rozładowania. Na przykład, jeśli bateria ma pojemność 2000 mAh, a wielokrotność rozładowania wynosi 10 ° C, potrzebne są tylko 3 ciągi po 2, a prąd rozładowania wynosi 40 A.

Poniższy rysunek przedstawia schemat ładowania akumulatora. Napięcie ładowania wynosi DC12,6 V ~ 13,6 V. Prąd ładowania zależy od podłączonego akumulatora, a maksymalny nie przekracza 20A. Moduł posiada zrównoważoną ścieżkę ładowania, a funkcja wyrównywania działa tylko wtedy, gdy wydajność akumulatora nie różni się zbytnio.

4-żyłowa płytka zabezpieczająca baterię litową 14,8 V 16,8 V 40 A Napięcie ładowania: DC 16,8 V ~ 17 V Ciągły prąd rozładowania: maksymalnie 40 A (jeśli środowisko rozpraszania ciepła nie jest dobre, należy zmniejszyć prąd obciążenia) Ciągły prąd ładowania: do 20 A Balans Rozmiar wersji: 45 x 60 x 4 mm Zwiększenie rozmiaru wersji: 44 x 55 x 4 mm Odpowiedni wybór: dotyczy napięcia nominalnego 3,7 V, w pełni naładowany akumulator litowy 4,2 V (w tym 18650, 26650, akumulator litowo-polimerowy), można wiercić poniżej 170 W. Uwaga 1: Pomyślne uruchomienie wiertarki wymaga trzech akumulatorów 15C-20C lub sześciu akumulatorów 10C-15C (zwykły 18650 nie może uruchomić wiertarki!!). Uwaga 2: ściśle według mapy okablowania 0 V, 4,2 V, 8,4 V, 12,6 V, 16,8 V, nie należy celowo zwierać. Uwaga 3: Gdy używane jest obciążenie silnika szczotkowego, spróbuj podłączyć niepolarny kondensator (wytrzymuje napięcie powyżej 25 V, pojemność 10 uF-100 uF) do dodatnich i ujemnych zacisków silnika, aby zapobiec odwrotnemu impulsowi z silnika. Rozbij rurkę MOS. Uwaga 4: 4 grupy baterii połączone szeregowo. Upewnij się, że napięcie każdej grupy baterii jest różne, jeśli nie jest takie samo, napełnij każdą baterię osobno, a następnie użyj szeregowo. Test rozładowania, spadek napięcia szybszy akumulator w tej grupie to słaba bateria. Poniższy rysunek przedstawia schemat rozładowania modułu. Bateria to 4 struny. Podłączony akumulator musi wytrzymać prąd rozładowania 40A. Można to zrealizować poprzez połączenie równoległe akumulatora lub zakup akumulatora o dużym prądzie rozładowania. Na przykład akumulator 2000 mAH, rozładowanie wielokrotne 10°C, wówczas potrzebne będą tylko 4 serie 2, a maksymalny prąd może osiągnąć prąd rozładowania 40A, stabilne rozładowanie wymaga 4 strun 4 i może być, i trzeba zwracać uwagę na rozpraszanie ciepła, moc akumulatora rozładowującego szybko spadnie.

Wersja balansowa:

Ulepszona wersja:

Poniższy rysunek przedstawia schemat ładowania akumulatorów, 4 serie akumulatorów, faktyczne pełne naładowanie, napięcie 16,8V, napięcie ładowania DC17V-18V, prąd ładowania zależny od podłączonego akumulatora, maksymalny nie przekracza 20A

Wersja balansowa:

Ulepszona wersja:

Profil firmy

Certyfikaty i procesy produkcyjne

Pakowanie i dostawa

1. Normalne opakowanie.

2. Eksportuj karton.

3. Niestandardowe opakowanie.

4. Wszystkie zamówienia zostaną wysłane w ciągu 3-25 dni po potwierdzeniu płatności przez klienta.

Płatność i wysyłka

ZAPŁATAStandardowe warunki płatności: zapłać 30% depozytu z góry, 70% salda przed wysyłką. Zamówienie ubezpieczenia handlu online, wszystko zależy od Ciebie. Można podać więcej warunków płatności! (T/T, PAYPAL WESTERN UNION)WYSYŁKAObsługa posprzedażna: 100% ścisła kontrola i test przed wysyłką. Wymienić w ciągu jednego tygodnia, jeśli w dniu dostawy zostaną znalezione oryginalne wadliwe towary. Ciesz się roczną gwarancją.

Recenzje klientów

Jest to część dobrych opinii od naszego klienta, wszystkie są 5-gwiazdkowe. To dowód, że jesteśmy doskonałym dostawcą, a także dowód, że jesteśmy właścicielami
wysokiej jakości produkty i profesjonalną obsługę.

Często zadawane pytania

P: Jaka jest minimalna ilość zamówienia na Twoje produkty?Odp.: jeśli potrzebujesz małego zamówienia, skontaktuj się z namiP: Jak długi jest czas dostawy?Odp.: Produkt zostanie wysłany w ciągu 3 dni po potwierdzeniu płatności, a czas dostawy wynosi od 3 do 6 dniP: Czy testujesz lub sprawdzasz wszystkie produkty przed dostawą?Odp.: Tak, przetestowaliśmy i sprawdziliśmy wszystkie produkty przed wysyłką.P. Jaka jest Twoja gwarancja?Odp.: 60 dni po otrzymaniu towaru. Nasze produkty są w 100% testowane przed wysyłką. Jeśli towar jest uszkodzony, prosimy o poinformowanie nas w ciągu 3 dni od daty dostawy. Każdy przedmiot musi zostać zwrócony w stanie kwalifikującym się do zwrotu pieniędzy lub płatności. Kupujący jest odpowiedzialny za cały poniesiony fracht.P: Jak mogę zapłacić za zamówienie?Odp.: akceptujemy przelewy bankowe, Western Union, Pay Pal, , escrow (jeśli wolisz inne metody, skontaktuj się z nami)
