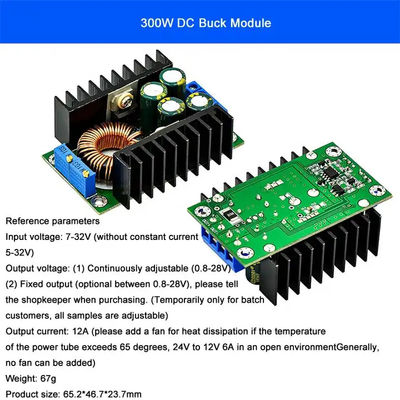

300W buck DC-DC:

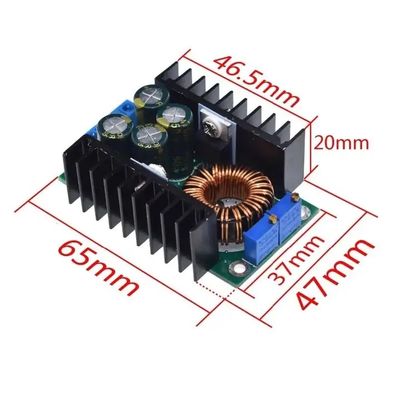

Wymiary: 65 (długość) * 47 (szerokość) * 23,5 (wysokość) mm
1Właściwości modułu: Nieizolowany moduł ładowania stałego prądu stopniowo obniżonego, moduł stałego napięcia (CC CV)
2. Połączenie prądu lampy: wartość biegu stałego * (0,1 ), połączenie prądu lampy i wartości stałej, takiej jak wartość biegu stałego 3A, połączenie prądu lampy jest ustawione na bieg stały 0.1 razy (0.1 * 3A = 0,3A).
3Najniższe ciśnienie: 1V
4. wejście 24V wyjście 12V 5A falowanie około 50mV (z wyłączeniem hałasu)
5Ochrona przed zwarciem wyjściowym: Tak, bieg stały
6. Ochrona odwrotnej biegunowości wejścia: Brak
7. Wynik zapobiega odpływowi: żaden
8/ Podłączenie:
9Prędkość reakcji dynamicznej: 5% 200 uS
10. kierunek regulacji potencjometru: w kierunku wskazówek zegara (wzrost), w kierunku przeciwnym do wskazówek zegara (zmniejszenie), potencjometr ((CV) zamknięty w napięciu wejściowym jest używany do regulacji napięcia,potencjometr ((CC) zamknięty na napięcie wyjściowe służy do regulacji prądu (CC)
11. Temperatura pracy: klasy przemysłowej (-40 °C do + 85 °C) (prosimy zauważyć rzeczywiste zastosowanie temperatury rury zasilania, wysokiej temperatury ciepła wzmocnione)
12. Wskaźnik: dwukolorowy wskaźnik, światło wskaźnika ładowania jest czerwone, zielone światło oznacza całkowicie naładowane (bez obciążenia jest zielone)
13Dokładność prądu stałego i temperatury: W rzeczywistym badaniu temperatura modułu od 25 stopni
do 60 stopni, zmiana wartości biegu stałego jest mniejsza niż 5% (wartość biegu stałego 5A)
14.Ochrona przed zwarciem wyjściowym: Tak, stały prąd (stała wartość biegu ustawiona przez prąd)
15. Ochrona odłączania wejściowego: NIE
16. Wyjście uniemożliwia odwrotny przepływ: NIE
17Metodyka okablowania: blok końcowy
Charakterystyka:
1. Stały prąd lampy skrętowej wynosi 0,1 razy wartość prądu
(Używane do określenia, czy akumulator jest w pełni naładowany Podczas ładowania).
2. Wykonany z dedykowanego układu współrzędnego i wysokiej precyzji rezystora czujnika prądu, wykazującego bardziej stabilny stały prąd (gdy 20 °C do 100 °C stały prąd 1A, odchyleń temperatury mniejszy niż 1%).Szczególnie odpowiedni do kierowcy LED.
3Wysoki prąd wyjściowy, maksymalny prąd wyjściowy może osiągnąć 8A.
4Cztery wysokiej częstotliwości pojemności, może obniżyć wydajność fal, zwiększyć stabilizację pracy.
5Dwukrotny rozpuszczalnik ciepła, niezależny rozpuszczalnik MOS Schottky, który ma dobrą rozpraszanie ciepła i nie wpływa na siebie.
6Używając dużego Sendust Core i podwójnego prądu miedzianego, zwiększa efektywność pracy, zmniejsza gorączkę.
7. 3296 potencjometr wielokrotny, wysoka dokładność regulacji napięcia i prądu, dobra stabilność.
8. Dwukolorowa lampa, warunek pracy być jasne na pierwszy rzut oka
9Napięcie i prąd są regulowane, efekt jest dobry.
Zastosowanie:
regulowane źródło zasilania (9A jest wystarczająco duże), sterownik LED o dużej mocy, sterownik wyświetlacza LED, ładowanie baterii ołowiowej, ładowanie baterii litowej, zasilanie pojazdu,zasilanie notebooków pojazdu (buck), regulowane zasilanie, zasilanie systemu niskiego napięcia (np. dzieci Samochód zabawkowy wykorzystuje akumulator 12V do obniżenia napięcia do 6V), 24V do 12V 9A, 12V do 5V 9A, 24V do 5V 9A, 24V do 19V, 20V itp.,więc ma szerokie zastosowanie.
Ładowanie baterii:
1. Upewnij się o napięciu baterii i prądu ładowania, które potrzebujesz, a także napięcie wejściowe modułu.
2Ustawić potencjometr napięcia stałego i ustawić napięcie wyjściowe na około 5V.
3.Użyj multimetra w skali prądu 10A do pomiaru prądu zwarcia wyjściowego i dostosować
potencjometr prądu, aby prąd wyjściowy osiągnął oczekiwaną wartość prądu ładowania.
4Ustaw potencjometr napięcia stałego, aby napięcie wyjściowe osiągnęło napięcie pływające.
5- Podłączony do akumulatora, spróbuj ładować.
(1,2,3,4 kroki do podłączenia modułu zasilania, wyjście bez obciążenia nie podłącza baterii.)
napęd prądu stałego LED:
1. Upewnij się, że prąd i maksymalne napięcie operacyjne LED trzeba prowadzić.
2Ustaw potencjometr napięcia stałego, ustaw napięcie wyjściowe na około 5V.
3Użyj multimetra w skali prądu 10A do pomiaru prądu zwarcia wyjściowego i dostosować prąd
potencjometr, aby upewnić się, że prąd wyjściowy odpowiada spodziewanemu prądowi roboczemu LED.
4- regulowanie potencjometru napięcia stałego tak, aby napięcie wyjściowe osiągnęło maksymalne napięcie robocze LED.
5Podłącz LED, sprawdź.
(1,2,3,4 kroki do podłączenia modułu zasilania, wyjście bez obciążenia nie podłącza diody LED.)

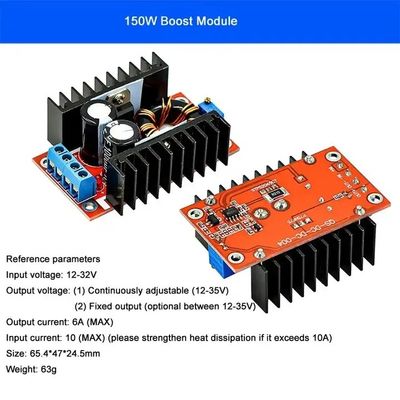

150w napędu prądu stałego:
Rozmiar: 65 (długość) *47 (szerokość) *23,5 (wysokość) mm (z wyłączeniem miedzianej kolumny)
100% nowy i wysokiej jakości konwerter prądu stałego do prądu stałego 10-32v do 12-35v
Moduł konwertera napięcia 10-32V do 12-35V 150W 6A
napięcie wejściowe: DC 10-32 V
napięcie wyjściowe: DC 12-35 V ((regulowalne)
Prąd wyjściowy: 6 A (MAX)
Prąd wejściowy: 10A (MAX)
Moc wyjściowa: naturalne chłodzenie 100W (MAX), chłodzenie wzmacniające 150W (MAX) Moc rzeczywista.
Wydajność konwersji: 94% (gdy wejście 19V 2,5a wyjście 16V, odniesienie)
Wynik falny: 2% (MAX)
Temperatura pracy: przemysłowa (40 ° C do + 85 ° C), temperatura środowiskowa, 40 stopni, oba prosimy o zmniejszenie zużycia energii lub zwiększenie chłodzenia).
Temperatura pełnego obciążenia: 45 stopni
Prąd bez obciążenia: typowy 25mA
Regulacja napięcia: 0,5%
Regulacja obciążenia: 0,5%
Prędkość reakcji dynamicznej: 200 uS 5%
Opieka przed zwarciem: Nie Proszę zainstalować bezpiecznik lub obwód ochronny w częściach wejściowych.
Wprowadzenie zabezpieczenia odwrotnego: Nie (proszę zastosować zabezpieczenie odwrotne lub podłączyć połączenie w punktach wejściowych.)
Rozmiar: 65 * 23 * 56,3 mm
Zastosowanie:
1) DIY wyjście regulowane zasilanie samochodu, wystarczy podłączyć zasilanie 12V do wejścia, można swobodnie i ciągle regulować napięcie wyjściowe (14-35V),ale napięcie wyjściowe nie może być niższe niż napięcie wejściowe. 2) Wprowadzenie jest podłączone do zasilania 12V, a wyjście jest dostosowane do napięcia notebooka do pracy.
3) Ładowarka boost, możesz użyć zasilania 12V do ładowania akumulatorów wyższych niż 12V, takich jak akumulatory 24V. 4) Do zasilania sprzętu elektronicznego,dopóki napięcie jest dostosowane do napięcia potrzebnego i prąd nie przekracza prądu znamionowego5) Zasilanie przedniego etapu systemu, gdy pracujesz nad projektem i wejście wynosi 10-18V,i Twoja płyta systemu potrzebuje około 24V zasilania i jego moc jest bardzo duża, moc zwykłych modułów DC-DC jest zbyt mała, wybierz nasz moduł, możesz pracować bezpośrednio na maszynie bez debugowania i łatwo osiągnąć wysoką wydajność i wysoką moc.
