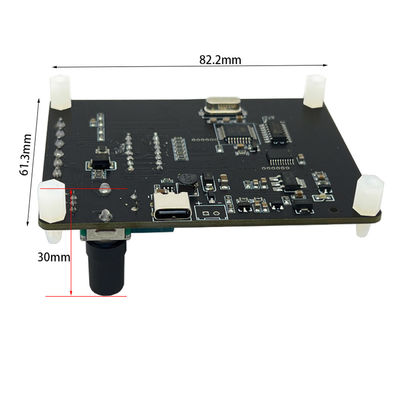

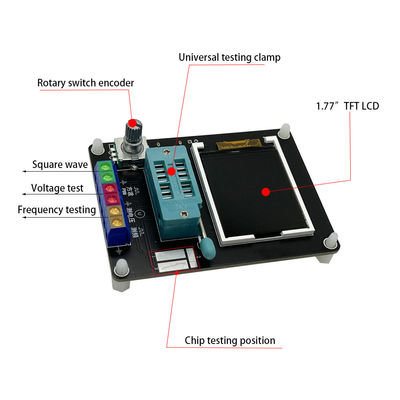

GM328A Tester diod tranzystorowych Miernik częstotliwości napięcia ESR

Notatka:

Przed przystąpieniem do pomiaru kondensatora należy go rozładować przed włożeniem go do uchwytu testowego w celu pomiaru, w przeciwnym razie istnieje ryzyko uszkodzenia mikrokontrolera testera.

1, Kalibracja

Kalibracja testera ma na celu wyeliminowanie błędów w jego własnych komponentach, dzięki czemu końcowe wyniki testu będą dokładniejsze.Kalibracja dzieli się na kalibrację szybką i kalibrację pełnej funkcji.
Sposób działania w celu szybkiej kalibracji: zewrzyj przewodami trzy punkty pomiarowe TP1, TP2 i TP3, a następnie wciśnij przycisk testu, patrząc na ekran.Kolor ekranu zmieni się na biały tekst na czarnym tle.Po wyświetleniu komunikatu „Tryb autotestu...?” naciśnij przycisk testowy, aby przejść do procesu szybkiej kalibracji;jeżeli po komunikacie „Tryb autotestu...? Jeśli w ciągu 2 sekund od komunikatu „Tryb autotestu...” nie zostanie naciśnięty żaden przycisk, zostanie przeprowadzony normalny proces testowy i wartości rezystancji trzech punktów testowych TP1, TP2 i TP3 wyświetlają się na końcu.Po wejściu w proces szybkiej kalibracji na ekranie pojawią się pewne dane, zignoruj ​​je.Poczekaj aż na ekranie pojawi się migający ciąg znaków
Po wykonaniu polecenia „izoluj sondy!” usuń zwarte przewody TP1, TP2 i TP3.Szybka kalibracja jest zakończona do momentu pojawienia się na ekranie napisu „Test End”.Podczas kalibracji po raz pierwszy należy zastosować metodę kalibracji pełnej funkcji.
Pełna kalibracja funkcji jest dostępna z menu funkcji i wymaga dodatkowego kondensatora 220nf.Kalibracja z pełną funkcją zapewnia bardziej kompleksowy proces kalibracji i może trwać dłużej.Będąc w menu funkcji, obróć przycisk testowy do pozycji menu „Autotest”, a następnie naciśnij przycisk testowy, aby przejść do pełnego procesu kalibracji funkcji, który rozpoczyna się od migającego ciągu znaków „krótkie sondy! Kiedy miga ciąg znaków „izoluj sondy!” pojawi się na ekranie, odłącz przewody od trzech punktów testowych i kontynuuj oczekiwanie na przebieg procesu kalibracji, gdy ciąg „1-||- 3 > 100nf”, zainstaluj przygotowane kondensatory 220nf w punktach testowych TP1 i TP3. Poczekaj, aż na ekranie pojawi się komunikat „Koniec testu” i zakończy się w pełni funkcjonalny proces kalibracji.

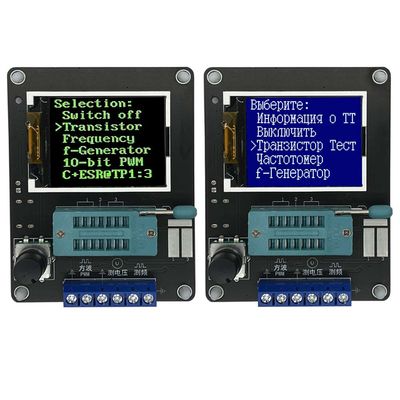

2. Menu funkcji

2.1 Wyłącz
2.2 Tranzystor
2.3 Częstotliwość
Mierzy częstotliwość.Naciśnij i przytrzymaj przycisk testowy, aby wyjść z funkcji pomiaru częstotliwości.Zakres pomiaru częstotliwości wynosi od 1 Hz do ponad 1 MHz, gdy zmierzona częstotliwość jest niższa niż 25 KHz, wyświetlany jest okres
2.4 F-Generator
Generator fali prostokątnej z możliwością wyboru wielu częstotliwości fali prostokątnej. Obróć przycisk testowy w lewo lub w prawo, aby przełączać pomiędzy różnymi częstotliwościami fali prostokątnej. Naciśnij długo przycisk testowy, aby wyjść z generatora fali prostokątnej.
2.5 10-bitowe PWM
Generator impulsów, obróć przycisk testowy w lewo lub w prawo, aby wyregulować cykl pracy impulsu w zakresie od 1% do 99%.Naciśnij i przytrzymaj przycisk testowy, aby wyjść z generatora impulsów.
2,6 C+ESR@TP1:3
Funkcja pomiaru pojemności w linii, z TP1 i TP3 można poprowadzić dwa przewody w celu pomiaru wartości pojemności i ESR kondensatora 2uF-50mF w linii. Należy pamiętać, że testowany kondensator musi zostać całkowicie rozładowany przed testem, jeśli pomiar odbywa się w trybie in-line, obwód, w którym znajduje się kondensator, musi zostać całkowicie odłączony przed wykonaniem testu.
2.7
Metoda ciągłego pomiaru rezystancji, stale testuj wartość rezystancji i wartość indukcyjności zainstalowaną na TP1 i TP3.Indukcyjność mierzy się tylko wtedy, gdy badana rezystancja jest mniejsza niż 2100 omów, a indukcyjność mierzy się w zakresie od 0,01 mH do 20H.Naciśnij i przytrzymaj przycisk testowy, aby wyjść.
2.8 1-||-3
Metoda ciągłego pomiaru pojemności w sposób ciągły testuje wartości pojemności zamontowane na TP1 i TP3.W przypadku kondensatorów o małej pojemności wartości pojemności można zmierzyć wyłącznie tą metodą testową.Wartość zastępczej rezystancji szeregowej (ESR) jest mierzona dla kondensatorów większych niż 90 nF z rozdzielczością 0,01 Ω.kondensatory powyżej 5000pF pokazują spadek napięcia po ładowaniu.

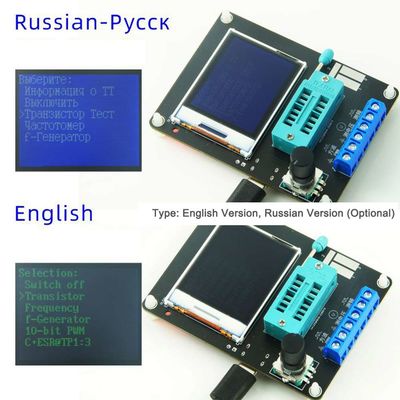

2.9 DS18B20 Wersja rosyjska bez tej funkcji
DS18B20 to czujnik temperatury, który wykorzystuje metodę komunikacji z pojedynczą magistralą do przesyłania danych i ma tę samą obudowę co trioda (TO-92). Poniższy schemat przedstawia rozkład pinów DS18B20.

Po wejściu do funkcji testowej DS18B20 druga linia wyświetlacza pokazuje połączenie pomiędzy uchwytem testowym a DS18B20, „1=GND 2=DQ 3=VDD”, wskazując, że TP1 jest podłączony do GND DS18B20, TP2 jest podłączony do DQ DS18B20, a TP3 jest podłączony do VDD DS18B20.Tester nie rozpoznaje automatycznie DS18B20, dlatego aby zainstalować DS18B20, należy postępować zgodnie z instrukcjami w drugiej linijce.
Tester może odczytać 12-cyfrowy wynik temperatury zmierzonej przez DS18B20 i wyświetlić go w trzeciej linii jako odpowiednią wartość temperatury Celsjusza z rozdzielczością 0,0625°C.
Scratchpad: Tester odczytuje zawartość 8 komórek pamięci wewnętrznej DS18B20 plus ostatni bajt wartości kontrolnej CRC.Łącznie 9 bajtów.
Notatnik BYTE
TEMPERATURA LSB 0
TEMPERATURA MSB 1
TH/BAJT UŻYTKOWNIKA 1 2
TL/BAJT UŻYTKOWNIKA 2 3
KONFIGURACJA 4
ZAREZERWOWANE 5
ZAREZERWOWANE 6
ZAREZERWOWANE 7

CRC 8

Przykładowo, jeżeli jednorazowo odczytana wartość to Scratchpad: EC014B467FFF0C102A to zależność wygląda następująco
Wartość notatnika BYTE
TEMPERATURA LSB EC 0
TEMPERATURA MSB 01 1
TH/BAJT UŻYTKOWNIKA 1 4B 2
TL/BAJT UŻYTKOWNIKA 2 46 3
KONFIG 7F 4
ZAREZERWOWANE FF 5
ZAREZERWOWANE 0C 6
ZAREZERWOWANE 10 7

CRC 2A 8

64-bitowa pamięć ROM: Unikalny na całym świecie identyfikator urządzenia każdego DS18B20 odczytywany przez tester, mający długość 64 bitów.Jest on podzielony na 3 części.

Na przykład 64-bitowa pamięć ROM odczytywana przez DS18B20 to
64-bitowy ROM: 28FF4D58361604A1
wtedy jest
8-BITOWY KOD RODZINNY 28
48-BITOWY NUMER SERYJNY 041636584DFF
8-BITOWY KOD CRC A1

Uwaga: Wszystkie części są podawane w formacie szesnastkowym, z wyjątkiem wartości temperatury (TEMP), która jest podawana w formacie dziesiętnym.
Zakres pomiaru temperatury DS18B20 wynosi od -55°C do 125°C.Naciśnij i przytrzymaj przycisk testowy, aby wyjść z tej funkcji.
Korekcja 2,10 C(uF).
Funkcja ta służy do korygowania zmierzonej wartości pojemności o dużej pojemności, która domyślnie jest ustawiona na 0%.Oznacza to, że nie ma korekty i jest ustawiana w zakresie -0,2% - 8%.Wartość dodatnia zmniejszy zmierzoną wartość kondensatora, a wartość ujemna zwiększy zmierzoną wartość kondensatora.
Po ustawieniu naciśnij i przytrzymaj przycisk testowy, aby wyjść.
2.11 IR_Decoder Wersja rosyjska bez tej funkcji
Funkcja ta wymaga użycia zintegrowanego odbiornika podczerwieni 1838 (typ impulsowy), po wejściu w tę funkcję należy zwrócić uwagę na drugą linię podpowiedzi na wyświetlaczu, która pokazuje ciąg znaków „”1=DOUT 2=GND 3=VCC”, co oznacza ciągu wskazuje 3 punkty testowe na testerze i odbiorniku IR. Ciąg wskazuje połączenie pomiędzy 3 punktami testowymi na testerze i głowicy odbiornika IR, które należy podłączyć ściśle według instrukcji. Tylko jeden odbiornik IR można pozostawić puste lub prawidłowo zainstalować na stanowisku pomiarowym, nie można w nim umieszczać żadnych innych elementów, a punktów pomiarowych nie należy zwierać przewodami. Ma to na celu uniknięcie nieprzewidywalnych usterek. Poniższy schemat przedstawia orientację montażową przykładowego IR głowica odbiornika.
TP1 jest podłączony do pinu DOUT głowicy odbiornika podczerwieni, TP2 do GND, a TP3 do VCC.
Funkcja dekodowania pilota na podczerwień obsługuje dwa formaty kodowania pilota na podczerwień.
Format I
Sformatuj 2

Powyższe dwa formaty są mniej więcej takie same, różnica polega na długości kodu rozruchowego.Format 1 to 9 MS, a format 2 to 4,5 MS.
Funkcja dekodowania pilota na podczerwień wykorzystuje odpowiednio uPD6121 dla formatu pierwszego i TC9012 dla formatu drugiego.

Instrukcja obsługi
Dostęp do funkcji dekodowania pilota na podczerwień można uzyskać wyłącznie z menu funkcji.Przed wejściem do funkcji dekodowania pilota na podczerwień na stanowisku testowym lub na zaciskach wyjściowych fali prostokątnej nie mogą znajdować się żadne elementy.Wejdź w funkcję dekodowania pilota IR i poczekaj, aż na wyświetlaczu pojawi się komunikat „stand by…”. Po pojawieniu się na wyświetlaczu napisu „stand by…” włóż zintegrowaną głowicę odbiornika podczerwieni do podstawy testowej i zablokuj ją miejsce.Następnie można skierować pilota na głowicę odbiornika podczerwieni i uruchomić go.Jeśli kod używany do pilota zostanie rozpoznany.Trzecia linia wyświetli ciąg znaków „>>>>>>>>>>>” wskazujący pomyślne dekodowanie, a czwarta linia pokaże format kodu używany w pilocie.Piąta linia pokazuje pierwszy bajt kodu użytkownika (kod użytkownika 1), a szósta linia pokazuje drugi bajt kodu użytkownika (kod użytkownika 2).Siódma linia pokazuje kod danych (data) i kod odwrotny danych (~data).
(Wszystkie wartości funkcji dekodera podczerwieni są w formacie szesnastkowym.
Funkcja dekodowania IR obsługuje tylko tryb pojedynczego klawisza, a nie tryb ciągły.Testując tę ​​funkcję, odkryłem, że kilka pilotów do telewizorów użytych do testów to TC9012, mały pilot do MP3 to uPD6121, a pilot do klimatyzatora nie został rozpoznany :-(.) Ze względu na ograniczenia nie można było przeprowadzić dalszych testów zrobione.
Aby wyjść z tej funkcji, wyjmij głowicę odbiornika z uchwytu testowego, a następnie naciśnij i przytrzymaj przełącznik enkodera obrotowego, aby wyjść.
2.11 IR_Encoder Wersja rosyjska bez tej funkcji
Funkcja kodera pilota na podczerwień wymaga diody LED na podczerwień.Tester może sterować diodą LED na podczerwień i w ten sposób wdrożyć funkcję zdalnego sterowania na podczerwień.Ponieważ tester może zapewnić maksymalny prąd zasilania wynoszący jedynie około 6 mA, odległości sterowania nie można porównać z odległością uzyskiwaną za pomocą zwykłego pilota na podczerwień.Gdy głowica odbiornika podczerwieni jest ustawiona do nadawania, odległość prawdopodobnie nie przekracza 2 m.
Kodowanie pilota na podczerwień obsługuje dwa formaty, takie same jak opisany wcześniej format dekodowania pilota na podczerwień.UPD6121 jest również używany do wskazania formatu pierwszego, a TC9012 do wskazania formatu drugiego.
Instrukcja obsługi
Dostęp do funkcji kodowania pilota na podczerwień można uzyskać wyłącznie z menu funkcji.Przed wejściem do funkcji kodowania pilota na podczerwień na stanowisku testowym lub na zaciskach wyjściowych fali prostokątnej nie mogą znajdować się żadne elementy.Po wejściu w funkcję kodowania pilota na podczerwień podłącz diodę LED podczerwieni do zacisku wyjściowego fali prostokątnej, tak aby ujemny zacisk diody podczerwieni był podłączony do uziemienia, a zacisk dodatni podłączony do wyjścia.Zaciski dodatnie i ujemne diody podczerwieni można przedłużyć za pomocą przewodów, aby ułatwić obsługę.Długa nóżka diody podczerwieni jest dodatnia, a krótka nóżka jest ujemna.
W lewej kolumnie wyświetlacza znajduje się symbol „>” wskazujący, który parametr jest aktualnie ustawiany.Krótkie naciśnięcie przycisku testowego przełącza „>” pomiędzy różnymi elementami ustawień.Druga linia, „protokół”, ustawia używany format kodowania.Obracanie przycisku testowego w lewo i w prawo przełącza pomiędzy „uPD6121” i „TC9012”.
Trzecia i czwarta linia „user code1” i „user code2” ustawiają pierwszy i drugi bajt kodu użytkownika, który można zmniejszać w krokach co 1, obracając przycisk testowy w lewo i zwiększać w krokach co 1, obracając przycisk testowy Prawidłowy.
Piąta linia ustawia kod danych, który można zmniejszyć o 1 dla lewego przycisku testowego i zwiększyć o 1 dla prawego przycisku testowego.Kod odwrotny danych jest obliczany automatycznie na podstawie kodu danych i nie można go ustawić ręcznie.
Podczas ustawiania wartości kodu użytkownika i kodu danych, oprócz zmiany wartości w jednostkach 1 poprzez obracanie przycisku testowego w lewo i prawo, wartość można również zwiększyć w jednostkach 0x10 poprzez naciśnięcie i przytrzymanie przycisku testowego przez chwilę długi czas, ale nie za długi, jeśli za długi, funkcja zostaje wycofana.Na początku nie jest to łatwe do zrozumienia.Szósta linia to kontrola emisji „emit:”.Przesuwając symbol „>” do tej linii, przycisk testowy można obracać w lewo i prawo, aby emitować światło podczerwone zgodnie z powyższym zestawem danych.Po obróceniu przełącznika testowego zobaczysz szybkie mignięcie symbolu „->”.Oznacza to, że dane zostały wyemitowane jednokrotnie.
