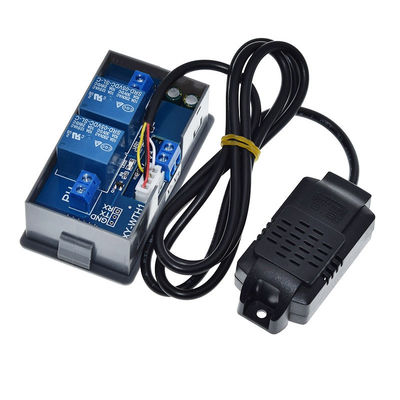

SHT20 10A DC 6V-30V Wysokiej Precyzji Cyfrowy Kontroler wilgotności Czujnik monitorowania temperatury

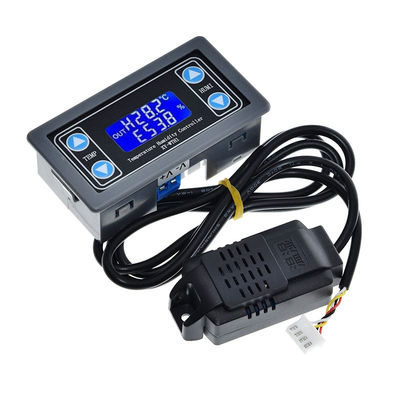

XY-WTH1 Moduł kontroli temperatury i wilgotności, precyzyjny cyfrowy wyświetlacz, podwójne wyjście, automatyczny panel sterowania stałą temperaturą i wilgotnością. Produkt wykorzystuje chip klasy przemysłowej, precyzyjny czujnik temperatury i wilgotności SHT20.

FUNKCJONOWAĆ
Cechy produktu to dwa główne typy klasyfikacji: funkcje temperatury i wilgotności;
FUNKCJA TEMPERATURY SĄ NASTĘPUJĄCE
1. Automatyczna identyfikacja trybu pracy:
System automatycznie w zależności od temperatury rozpoczęcia/zatrzymania identyfikuje tryb pracy
Temperatura początkowa > temperatura końcowa, tryb chłodzenia „C”
Temperatura początkowa < temperatura końcowa, tryb ogrzewania „H

2. Tryb chłodzenia:
Gdy temperatura 2. Temperatura początkowa, przewodzenie przekaźnika, zapali się czerwona dioda, urządzenia chłodnicze zaczną działać,
Gdy temperatura osiągnie temperaturę zatrzymania, przekaźnik zostanie odłączony, czerwona dioda zgaśnie, sprzęt chłodniczy przestanie działać;

3. Tryb ogrzewania:
Gdy temperatura osiągnie temperaturę początkową, przewodzenie przekaźnika, zapali się czerwona dioda, urządzenia grzewcze zaczną działać;
Gdy temperatura osiągnie 2. Temperatura zatrzymania, przekaźnik odłączony, czerwona dioda zgaśnie, urządzenia grzewcze przestaną działać;

4. Funkcja korekcji temperatury OFE (-10,0 ~ 10 ℃):
System działa przez długi czas i może zostać obciążony, poprzez tę korektę funkcji, rzeczywista temperatura = temperatura pomiaru + wartość kalibracji

Jak ustawić temperaturę początkową/zakończeniową:
1. W działającym interfejsie naciśnij i przytrzymaj klawisz „TM+” przez ponad 3 sekundy, aby przejść do interfejsu ustawień temperatury początkowej, który można modyfikować za pomocą klawisza TM+ TM-.czekam na 6s automatyczne wyjście i zapisanie,
2. W działającym interfejsie naciśnij i przytrzymaj klawisz „TM-” przez ponad 3 sekundy, aby przejść do interfejsu ustawień temperatury zatrzymania, można zmodyfikować za pomocą klawisza TM+ TM-, aby zmodyfikować parametry po oczekiwaniu na automatyczne wyjście i zapisanie przez 6 sekund;

FUNKCJA WILGOTNOŚCI JEST NASTĘPUJĄCA

1. Automatyczna identyfikacja trybu pracy:
System automatycznie zależnie od wilgotności start/stop, identyfikuje tryb pracy: wilgotność włącz > wilgotność zatrzymaj, tryb osuszania „D”
Włącz wilgotność < zatrzymaj wilgotność, tryb nawilżania „E!

2. Tryb osuszania:
Gdy wilgotność> Włącz wilgotność, przewodzenie przekaźnika, zapalona zielona dioda, urządzenia osuszające zaczynają działać;
Gdy wilgotność zatrzyma wilgotność, przekaźnik zostanie odłączony, zielona dioda zgaśnie, sprzęt osuszający przestanie działać;

3. Tryb nawilżania:
Kiedy wilgotność zacznie się zwiększać, przewodzenie przekaźnika, zaświeci się zielona dioda, urządzenia nawilżające zaczną działać;
4. Funkcja korekcji nawilżania RH (-10,0 ~ 10%)
System działa przez długi czas i poprzez tę funkcję może zostać zniekształcony rzeczywista wilgotność = wilgotność mierzona + wartość kalibracji:

Jak ustawić wilgotność początkową/zakończeniową:
1. W uruchomionym interfejsie naciśnij i przytrzymaj klawisz „RH+” przez ponad 3 sekundy, aby przejść do interfejsu ustawień wilgotności początkowej, który można modyfikować za pomocą klawiszy RH + RH – do modyfikacji.czekam na 6s automatyczne wyjście i zapisanie,
2. W działającym interfejsie, naciśnij i przytrzymaj klawisz RH- przez ponad 3 sekundy, aby przejść do interfejsu ustawień wilgotności zatrzymania, można zmodyfikować za pomocą klawisza RH+ RH-, aby zmodyfikować parametry po oczekiwaniu na automatyczne wyjście i zapisanie przez 6 sekund.

Uruchamianie opisu interfejsu:
Tryb pracy pokazuje, że bieżący tryb („H/C”, E/d”) zostanie zsynchronizowany na początku temperatury/wilgotności, po zakończeniu ustawiania temperatury/wilgotności i zatrzymania temperatury/wilgotności.
Przewodzenie dowolnego przekaźnika, lewy górny róg wyświetlacza interfejsu „out”, jeśli przewodzenie przekaźnika temperatury, miga tryb pracy temperatury wyświetlacza „H/C, aby wyświetlić przypomnienia; jeśli przewodzenie przekaźnika wilgotności, wówczas migający wyświetlacz trybu pracy wilgotności „E/d ", jako przypomnienie;

Jak włączyć/wyłączyć przekaźnik:
W działającym interfejsie naciśnij krótko przycisk „TM”, włącz/wyłącz przekaźnik temperatury (WŁ.: włącz WYŁ.: wyłącz), wróć do działającego interfejsu, jeśli przekaźnik temperatury jest wyłączony, symbol temperatury „” miga, aby o tym przypomnieć.
W działającym interfejsie naciśnij krótko klawisz „RH-”, włącz/wyłącz przekaźnik wilgotności (ON: włącz OFF: wyłącz), wróć do działającego interfejsu, jeśli przekaźnik wilgotności jest wyłączony, symbol wilgotności % „miga dla przypomnienia .
Sterowanie szeregowe (poziom TTL)
Szybkość transmisji: 9600bps Bity danych: 8
bity stopu: 1crc: brak
Kontrola przepływu: brak
Opis CMD
Rozpocznij Rozpocznij przesyłanie danych
stop Zatrzymaj przesyłanie danych
read Przeczytaj ustawienie parametrów
T:ON Włączony przekaźnik temperatury
T:OFF Wyłączenie przekaźnika temperatury
H:ON Włączony przekaźnik wilgotności
H:OFF Wyłączenie przekaźnika wilgotności
TS:XX.X Ustaw temperaturę początkową (-20,0~60,0)
TP:XX.X Ustaw temperaturę zatrzymania (-20,0~60,0)
HS:XX.X Ustaw wilgotność początkową (00,0 ~ 100,0)
HP:XX.X Ustaw stop Wilgotność (00,0 ~ 100,0)
TC:XX.X Ustaw kalibrację temperatury (-10,0~10,0)
HC:XX.X Ustaw kalibrację wilgotności (-10,0~10,0)

Temperatura i wilgotność Format przesyłania danych Opis:
Format temperatury: tryb pracy (H/C), wartość temperatury, stan przekaźnika temperatury;

Format wilgotności: tryb pracy (E/D), wartość wilgotności, stan przekaźnika wilgotności;

H,20,5°,CL: Tryb pracy ogrzewania, aktualna temperatura 20,5 stopnia. Stan rozłączenia przekaźnika temperatury,
D,50,4%,OP: Tryb pracy osuszania, aktualna wilgotność 50,4%, podłączenie przekaźnika wilgotności;
