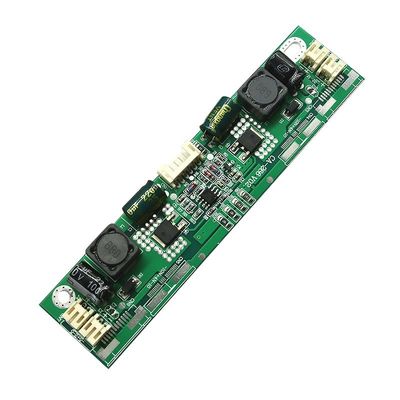

CA-266 LED Backlight Driver Board Dla 32-65" Led TV Inverter Board Automatyczne regulacje napięcia

Ważne cechy:

1: z zabezpieczeniem.

2: Napięcie wyjściowe automatycznie poniżej 88 V.

3: zmiana prądu jest wygodna, płyta główna ma sześć rezystancji 1206, rezystancja 80 mA, do 6 rezystancji jest w pełni podłączonych do 480 mA.

5: żadne obciążenie nie spali płytki (w przypadku braku obciążenia lub złego oświetlenia napięcie wyjściowe spadnie do napięcia wejściowego lub w
przypadku napięcia obciążenia wyższego niż 88V zostanie obniżona do wartości napięcia wejściowego).

6: z 4 interfejsami wyjściowymi, ogólna definicja ++ -, następnie 2pin po lewej i prawej stronie prawego światła interfejsu,
bezpośrednio do środka pinów 2,3 może być, 1, 4 pinów może być pusty.

Jeśli nie znasz żadnych umiejętności naprawy, rozważ dokładnie zakup

Szczególna uwaga: podczas testowania nie podłączaj nóżek ADJ!

1. Wejście: 10-28 V DC
2. Napięcie wyjściowe: 18-88 V
3. Prąd wyjściowy: 10-1000mA (można ustawić)
4. Odpowiedni pasek świetlny: duży rozmiar 32 cale-65 cali

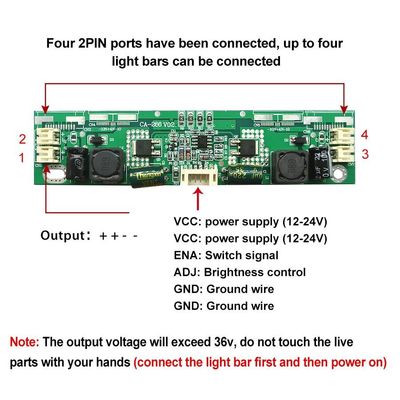

5. Definicja interfejsu wejściowego: 1: Zasilanie 2: Zasilanie 3: Sterowanie przełącznikiem ENA
6. 4: Sygnał regulacji jasności 5: Przewód uziemiający 6: Przewód uziemiający
7. Definicja interfejsu wyjściowego: dodatni i ujemny (++ -) Istnieją cztery równoległe interfejsy
