Szczegóły Produktu:
|
| Model produktu: | około-233 | Napięcie wejściowe: | vcc:40-165v win:12-24v |
|---|---|---|---|
| Napięcie wyjściowe: | auto 55-265v | Rozmiar produktu: | 75*45mm |
| Utrzymany: | uniwersalna dioda LED 32-60 cali | Port: | port w shenzhen, port w kantonie |
| Podkreślić: | CA-233 Płyta sterownicza podświetlenia LED,Płyta sterownicza podświetlenia LED 255V |
||

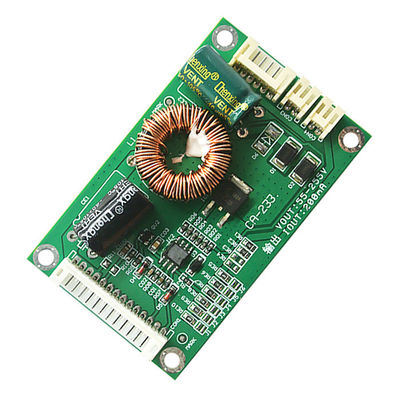

CA-233 dla TCL.Konka.Skyworth.Changhong.Hisense.Haier i inne marki potrójnego obwodu sterującego podświetleniem telewizora
naprawy lub montażu telewizora.Napięcie wejściowe 40-165 V, wyjście 55-255 V.
Jeśli nie znasz wymaganego napięcia paska podświetlenia, zainstaluj od minimalnego prądu (domyślnie 200MA), aby spróbować,
jasność podświetlenia nie jest wystarczająca, następnie powoli zwiększaj, nie używaj maksymalnego prądu do oświetlenia podświetlenia, łatwo jest spalić
płyta świetlna lub napędowa.
Instrukcja regulacji prądu CA-233:
J1 = 20 mA
J2 = 40 mA
J3 = 60 mA
J4 = J5 = 100 mA
J6 = 200 mA
Instrukcja podłączenia:
1. W zintegrowanej płytce zasilającej prostowanie dla podświetlenia dodatniego napięcia kondensatora filtrującego do VCC, zakres napięcia od 45 V do 165 V.
2. Następnie napięcie 12-24 V do VIN, nie można podłączyć do wysokiego napięcia większego niż 45 V.
3. Podłącz masę zasilania do GND.
4. NC jest puste, niepodłączone.
5. W oryginalnej listwie zasilającej znajdź odbierany sygnał przełącznika ON/OFF, zakres odniesienia 2,5 V-5 V.
6. Sygnał ściemniania oryginalnej maszyny podłączony do stóp VADJ, 5 V jest najciemniejszy, 0 V jest najjaśniejszy.
Domyślne wyjście 200MA, poprzez zwarcie połączeń lutowanych, może zwiększyć odpowiednią wartość prądu (w oparciu o 200mA plus), należy uważać, aby nie zwiększyć nadmiernego prądu, aby nie spalić listwy świetlnej.
Na napięciu wejściowym: płytka stałoprądowa wymaga dwukierunkowego napięcia wejściowego, VCC, następnie napięcia 40–165 V, VIN, a następnie napięcia 12–24 V, tylko jedno napięcie nie zostanie zwiększone.
Wskazówka:moc płyty napędowej, aby zwrócić uwagę na izolację, moc po włączeniu zasilania nie powinna natychmiast włączać żelazka i tym podobnych
materiał przewodzący.Po włączeniu zasilania należy zwrócić uwagę na wyładowanie elektrolizy 400V (aby uniknąć porażenia prądem lub uszkodzenia).
Zimowe ciało statyczne jest mocne, nie dotykaj bezpośrednio płytki półprzewodnikowej na płytce drukowanej (można umyć ręce, a następnie dotknąć).
