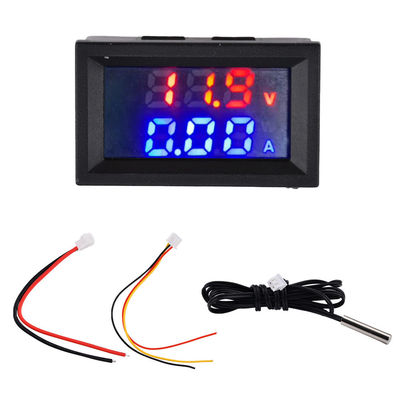

Miernik napięcia i prądu DC4-30V 10A 50A 100A Motocykl samochodowy

M430 to przyrząd do pomiaru napięcia, prądu i mocy.Może jedynie mierzyć i wyświetlać napięcie, prąd i moc testowanego obwodu.Wyświetlaną wartość można precyzyjnie dostroić za pomocą regulowanego oporu.Rzeczywiste napięcie i prąd pętli nie mają żadnego wpływu.

Podczas używania nie używaj wysokiego napięcia powyżej 30 V, w przeciwnym razie spowoduje to uszkodzenie produktu przez przepięcie.

Produkt z zakresu 10 A jest wyposażony w rezystor bocznikowy i na końcu testowym pomiaru prądu stałego nastąpi zwarcie.Dopóki licznik jest podłączony szeregowo z obciążeniem zgodnie ze schematem połączeń, można go normalnie używać.

Napięcie robocze:
Napięcie robocze instrumentu wynosi 4 ~ 30 V DC, zalecane jest 5 ~ 12 V
Cienka czerwona linia to biegun dodatni roboczego zasilacza, a cienka czarna linia to ujemny biegun roboczego zasilacza, który należy do wspólnej masy z grubą czarną linią.
Podczas używania napięcie graniczne podłączone do cienkich czerwonych i czarnych przewodów nie może przekraczać 30 V i zalecane jest zasilanie 12 V

Skala:
Zakres pomiaru napięcia wynosi 0 ~ 100 V, tryb wyświetlania poniżej 10 V wynosi 0,00 V, napięcie zaczyna się od 0,2 V, a zakres błędu wynosi ± 1 V.
Zakres pomiaru prądu wynosi 0 ~ 10A, prąd zaczyna się od 0,03A, a błąd wynosi ± 0,1A

Dostrajanie wyświetlacza napięcia
Jest to precyzyjna regulacja wyświetlacza, a nie główna regulacja, regulacja polega na napięciu wyświetlacza, ale rzeczywistego napięcia nie można regulować!

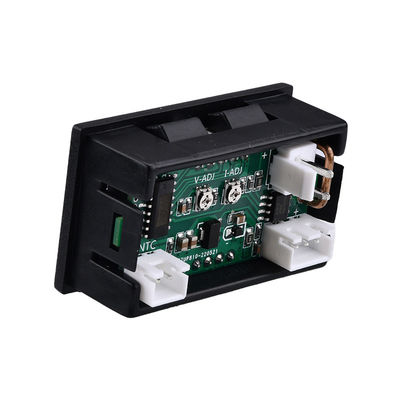

Znajdź płaski śrubokręt i przekręć okrągły regulowany rezystor V-ADJ, aby precyzyjnie wyregulować napięcie

Bieżące dostrajanie wyświetlacza
Jest to precyzyjna regulacja wyświetlacza, a nie główna regulacja. Regulacja dotyczy prądu wyświetlacza, ale rzeczywistego prądu nie można regulować!
Znajdź płaski śrubokręt i przekręć okrągły regulowany rezystor A-ADJ, aby precyzyjnie wyregulować prąd

Standardowy drut:
XH-2.54-3P przewód czerwony, czarny i żółty (długość całkowita cienkiego drutu: 155mm)
Cienka czerwona linia: biegun dodatni roboczego zasilacza, nie można podłączyć do źródła zasilania powyżej 30 V
Cienki czarny drut: biegun ujemny zasilacza roboczego i gruby czarny drut na placu budowy nie muszą być podłączone podczas dzielenia się zasilaniem
Cienka żółta linia: linia testowa napięcia, podłączona do dodatniego bieguna zasilania obwodu testowego
Przewód czerwony i czarny VH-3.96-2P (całkowita długość grubego drutu: 165 mm) Przewód pomiarowy prądu
Gruby czerwony przewód: biegun dodatni obecnego testu, który jest podłączony do bieguna ujemnego obciążenia.
Gruby czarny przewód: wynik testu prądu jest ujemny, podłącz do ujemnego zasilania, najpierw podłącz, a następnie odłącz po rozłączeniu

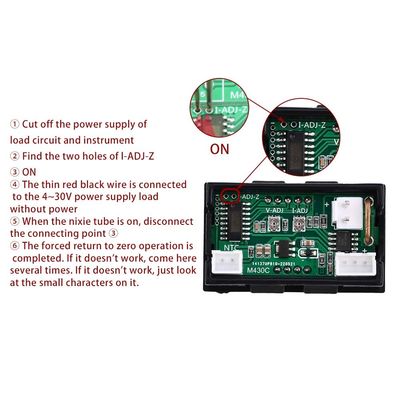

Prąd jałowy nie powraca do zera. Metoda przetwarzania:
Do zerowania przy zerowym obciążeniu należy przygotować spiczastą pincetę.Nie zasilaj obwodu obciążenia.Wyłącz delikatny czerwony i czarny.Włóż pęsetę do dwóch okrągłych otworów obok I-ADJ-Z, włącz delikatne czerwone i czarne, odczekaj 5 sekund i wyjmij pęsetę., więc jest wymuszane zero, jeśli nie, powtórz operację kilka razy.
