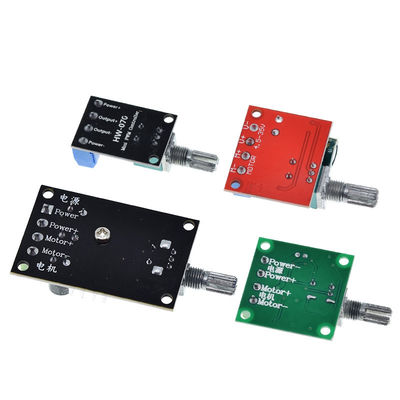

Regulowany moduł napędowy regulatora prędkości silnika PWM 30 W 80 W 90 W
Szczegóły Produktu:
| Miejsce pochodzenia: | Guangdong, Chiny |
| Numer modelu: | 2A 3A 5A 10A |
Zapłata:
| Minimalne zamówienie: | Do negocjacji |
|---|---|
| Cena: | negotiable |
| Czas dostawy: | 5-8 dni roboczych |
| Możliwość Supply: | 1000 sztuk / sztuk dziennie |
|
Szczegóły informacji |
|||
| Typ: | przetwornica prądu stałego | Marka: | stworzyć wszystko |
|---|---|---|---|
| Stan: | Nowy | Port: | port w Shenzhen, port w Kantonie |
| [napięcie sterujące] DC:: | 7-12V | [Prąd roboczy]: | ≤1,2A |
| Wyświetlacz: | Cyfrowy wyświetlacz LED | Nazwa produktu: | Kontroler prędkości silnika PWM |
| Ochrona: | Zabezpieczenie przed przetężeniem, przepięciem, zwarciem | Temperatura przechowywania: | -40℃-85℃ |
| High Light: | Kontroler prędkości silnika PWM 90 W,regulator prędkości silnika PWM 80 W,kontroler prądu stałego pwm 30 W |
||
opis produktu

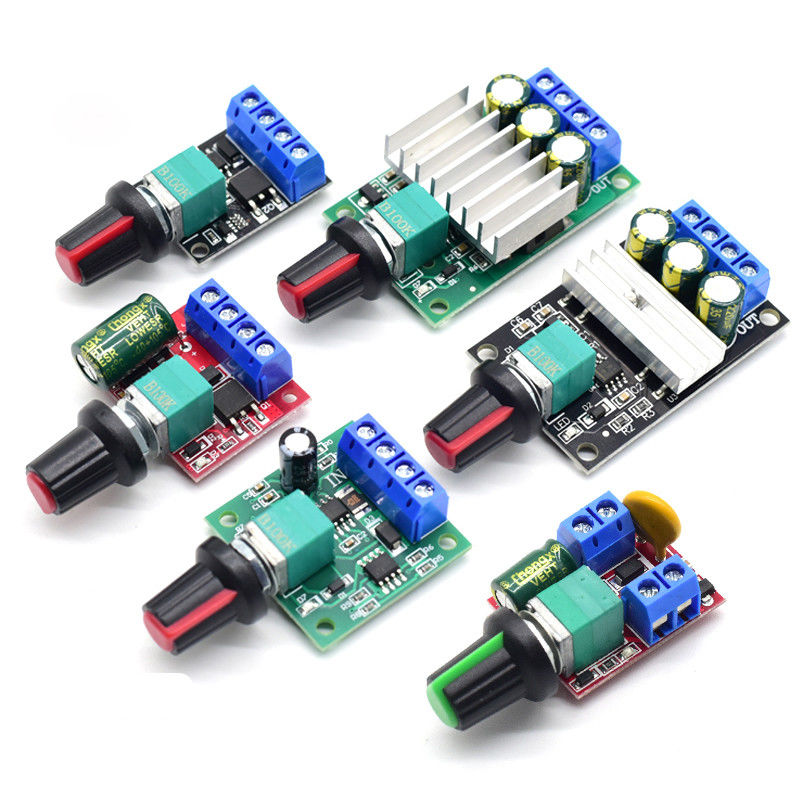

DC 1.8 V-35 V 2A 3A 5A 10A 30W 80W 90W PWM regulator prędkości silnika niskonapięciowy regulator prędkości silnika PWM regulowany moduł napędowy
Kontroler prędkości silnika 2A PWM:
Cechy:
Ten zupełnie nowy regulator prędkości silnika prądu stałego 1803BK umożliwia sterowanie kierunkiem silnika prądu stałego za pomocą napięcia prądu stałego z modulacją szerokości impulsu (PWM) z cyklem pracy, w pełni regulującym produkt w zakresie 0% -100%.Z bezpiecznikiem samoczynnym 2A i diodą LED zasilania.Włącz, aby zapewnić ciągły prąd o natężeniu 2A do silnika prądu stałego lub innego obciążenia prądu stałego.
Dane techniczne:
Wejściowe napięcie zasilania: 1,8 V-15 V DC
Maksymalna moc wyjściowa: 30 W
Maksymalny ciągły prąd wyjściowy: 2A
Regulowany cykl pracy: 0% -100%

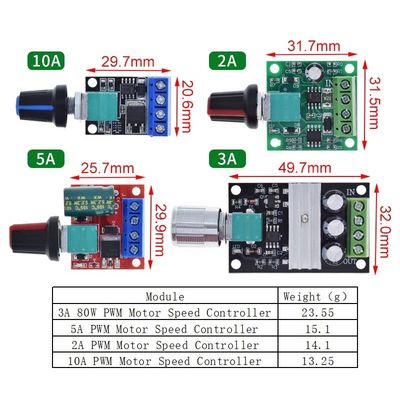

Rozmiar: około 31,7 * 31,5 * 15 mm
Masa netto: ok. 14g
Uwaga: regulator prędkości silnika prądu stałego zasilany prądem stałym, nie należy go bezpośrednio podłączać do domowego źródła zasilania 220 V AC.
Proszę pozwolić na różnicę 1-3 mm ze względu na pomiary ręczne.
Ze względu na inny wyświetlacz i inne światło obraz może nie odzwierciedlać rzeczywistego koloru przedmiotu.Dziękuję za Twoje zrozumienie.
Kontroler prędkości silnika 3A PWM:
Ten regulator prędkości silnika prądu stałego umożliwia sterowanie kierunkiem silnika prądu stałego za pomocą napięcia prądu stałego z modulacją szerokości impulsu (PWM) z cyklem pracy w pełni regulowanym w zakresie od 0% do 100%.
Sterownik prędkości silnika może z łatwością dostarczać prąd ciągły o wartości 3 A do silnika prądu stałego lub innego obciążenia prądu stałego.
Główne parametry techniczne:
-Napięcie wejściowe zasilania: 6V-28VDC
- Maksymalna moc wyjściowa: 80W
Maksymalny ciągły prąd wyjściowy: 3A
- Regulowany cykl pracy: 5% -100%
Instrukcja obsługi:
1. Podłącz silnik prądu stałego (lub obciążenie prądu stałego) do zacisków silnika, jak pokazano na schemacie połączeń.
2. Do obwodu podłączyć napięcie 10V-36V DC zwracając uwagę na prawidłową polaryzację podłączenia.Należy pamiętać, że napięcie przyłożone do silnika będzie napięciem zasilania przyłożonym do obwodu.Zaleca się dodanie bezpiecznika o odpowiedniej wartości znamionowej na linii dodatniego zasilania, aby zabezpieczyć obwód przed możliwymi zwarciami.
3. Możesz teraz kontrolować prędkość silnika za pomocą potencjometru.
Kontroler prędkości silnika PWM 5A:
Parametry produktu:
Napięcie robocze: DC4,5V-35VPrąd wyjściowy: 0-5A
Moc wyjściowa: 90 W (maks.)
Prąd spoczynkowy: 7uA (tryb gotowości)
Cykl pracy PWM: 1% -100%
Częstotliwość PWM: 20 kHz
Rozmiar: 30 mm x 25,7 mm x 14 mm (bez uchwytu)
Środki ostrożności:
Wejście regulatora silnika prądu stałego dla prądu stałego, nie może być bezpośrednio podłączone do prądu przemiennego (na przykład: 220 V AC 220 V), w przeciwnym razie spali się!
Zaciski dodatnie i ujemne zasilacza prądu stałego nie są zamienione. W przeciwnym razie może dojść do uszkodzenia regulatora.
Silnik może być dodatni lub ujemny.Gdy kierunek działania i oczekiwania nie są zgodne, możesz dostosować kierunek kolejności linii.
Wyreguluj pokrętło potencjometru, aby zmienić cykl pracy wyjścia regulatora, zmieni się prędkość silnika.
Kontroler prędkości silnika PWM 10A:
Opis:
- Maksymalne napięcie: 16 V
- Minimalne napięcie: 5 V
- Prąd ciągły: 10A
- Krótki prąd maksymalny: 20A (mniej niż 10 sekund)
- Tryb kontroli prędkości: bezstopniowa regulacja prędkości PWM, może być również używana do regulacji
- Tryb sterowania: potencjometr kontroli prędkości (kliknięcie zgodnie z ruchem wskazówek zegara, kontynuuj obracanie zgodnie z ruchem wskazówek zegara od 1% do 99% prędkości)
- Cykl pracy: 0%-99% (pozycja 0% to stan wyłączenia, gdy potencjometr znajduje się najbardziej po lewej stronie).
- Gdy prąd jest włączony, 0,002A (długo nie trzeba wyłączać regulatora, nie ma prądu).
- Wydajność: maksymalna wydajność wynosi aż 98%.
- Objętość: długa 3 cm (bez potencjometru), szeroka 2 cm, wysoka 1,4 cm
- Jeśli do wykonania produktu używasz kontroli prędkości (ściemniania), sklep może to zapewnić bezpłatnie
- Usługa niestandardowa może być zgodna z wymaganiami klienta w celu modyfikacji kształtu płytki drukowanej, trybu instalacji, parametrów prądu i napięcia, dodania innych funkcji itp.
- Należy pamiętać, że regulator jest używany głównie do sterowania prędkością silnika. Jeśli jesteś przyzwyczajony do ściemniania diod LED, musisz upewnić się, że dioda LED może pracować również przy bezpośrednim zasilaniu. Zakres ściemniania regulatora prędkości wynosi od diody LED do diody LED bezpośrednio podłączonej do źródła zasilania i jest całkowicie zgaszona pomiędzy przyciemnieniami, jeśli diody LED są bezpośrednio podłączone do źródła zasilania, które będzie przepalać ściemniacz, ściemnianie zostanie spalone, co zazwyczaj wymaga szeregowego rezystora ograniczającego prąd. Jeśli nie wiesz, jaki opór może osiągnąć, skontaktuj się z obsługą klienta.
