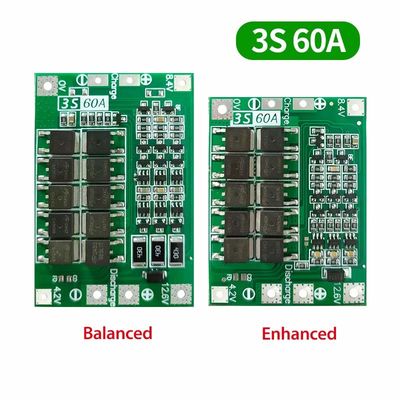

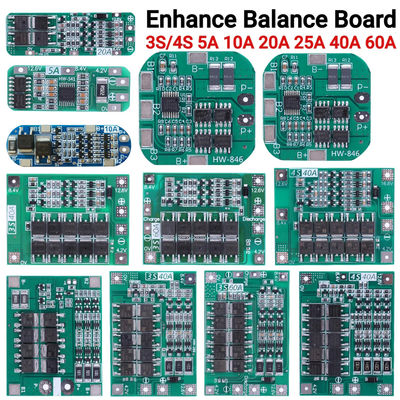

11.1V12.6V14.8V16.8V Wzmocnienie równowagi BMS dla wiertarki Litowego Baterii 3S 4S 40A 60A

Opis produktu:

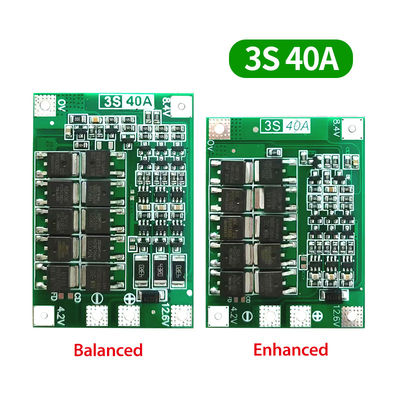

Płyty ochronne akumulatorów litowych o mocy 12,6 V 40A

• Napęd ładowania: DC 12,6V~13,6V
• Prąd rozładowy ciągły: maksymalnie 40A (jeśli środowisko rozpraszania ciepła nie jest dobre, proszę zmniejszyć prąd obciążenia)
• Prąd ciągłego ładowania: do 20A
• Rozmiar wersji: 41x61x4mm
• Wielkość wersji wzmocnionej: 41x55x4mm
• Zastosowany wybór: stosowany do napięcia nominalnego 3,7 V, w pełni naładowana bateria litowa 4,2 V (w tym 18650, 26650, bateria litowa polimerowa), może być wierciona poniżej 170 W

Uwaga:

• Aby uruchomić wiertarkę, wymagane jest 3 akumulatory mocy 10C-20C lub 6 akumulatorów mocy 5C-10C (zalecane modele akumulatorów mocy: sony vtc4, vtc4A, vtc5A, vtc6)używać drutu miedzianego o wymiarze 3 mm kwadratowych lub większym (nie można używać arkuszy niklowych)
• Podłącz ściśle 0V, 4.2V, 8.4V, 12.6V zgodnie z diagramem. Nie dotykaj żadnych komponentów na płytce podczas lutowania drutu.
• Podczas pierwszego lutowania akumulatora lub podczas ładowania, o ile pojedynczy akumulator przekracza 4,2 V, rezystor "430" rozgrzewa się i rozładowuje (rozładowanie do około 4,2 V).19 V do zatrzymania ogrzewania)Jeśli rezystor "430" jest bardzo gorący, sprawdź, czy podłączona jest niewłaściwa linia.

Przygotowanie sprzętu:

Przygotować moduł ochronny baterii litowej 3S 12.6V 40A, baterię, zasilanie, rezystor obciążenia wysokiej mocy

Na rysunku poniżej przedstawiono schemat rozładowania modułu. Bateria ma 3 struny. Podłączona bateria musi spełniać prąd rozładowy 40A.Można to zrealizować poprzez równoległe uruchomienie baterii lub zakup baterii z dużym prądem rozładowaniaNa przykład, jeśli bateria ma pojemność 2000 mAH i wielokrotność rozładowania wynosi 10C, to potrzebne są tylko 3 struny po 2 i prąd rozładowania wynosi 40A.

Na rysunku poniżej przedstawiono schemat ładowania baterii. Napięcie ładowania wynosi DC12.6V ~ 13.6V. Prąd ładowania zależy od podłączonej baterii, a maksymalny jest nie więcej niż 20A.Moduł ma zrównoważoną ścieżkę ładowania, a funkcja wyrównania działa tylko wtedy, gdy wydajność baterii nie różni się znacznie.

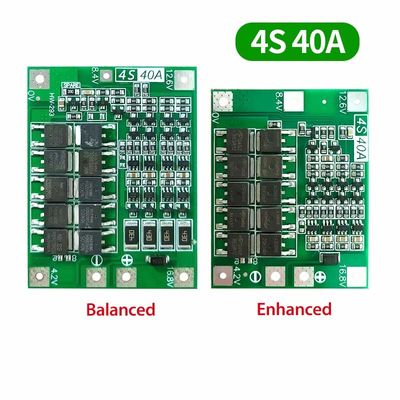

4 strunowa tablica ochronna baterii litowej 14,8V 16,8V 40A

• Napęd ładowania: DC 16,8V~17V
• Prąd rozładowy ciągły: maksymalnie 40A (jeśli środowisko rozpraszania ciepła nie jest dobre, proszę zmniejszyć prąd obciążenia)
• Prąd ciągłego ładowania: do 20A
• Rozmiar wersji Balance: 45x60x4mm
• Wielkość wersji wzmocnionej: 44x55x4mm
• Zastosowany wybór: stosowany do napięcia nominalnego 3,7 V, w pełni naładowana bateria litowa 4,2 V (w tym 18650, 26650, bateria litowa polimerowa), może być wierciona poniżej 170 W

Uwaga:

• Udanego uruchomienia wiertarki wymagają trzy 15C-20C baterie mocy, lub sześć 10C-15C baterii mocy (zwykły 18650 nie może uruchomić wiertarki!!).
• ściśle zgodnie z mapą okablowania 0V, 4.2V, 8.4V, 12.6V, 16.8V, nie celowo zwarcia.
• Przy użyciu obciążenia silnika szczotkowego należy spróbować podłączyć kondensator niepolarny (przetrwać napięcie powyżej 25 V,pojemność 10 uF-100 uF) do pozytywnych i ujemnych końcówek silnika w celu zapobiegania odwrotnemu szczytowi z silnikaZłamać rurkę MOS.
• 4 grupy baterii w serii, upewnij się, że napięcie każdej grupy baterii, jeśli nie jest takie samo, proszę napełnić każdą baterię oddzielnie, a następnie użyć w serii.Włókno spada szybciej bateria, że grupa jest słaba bateria.

Na rysunku poniżej przedstawiono diagram rozładowania modułu. Akumulator ma 4 struny. Podłączony akumulator musi spełniać prąd rozładowy 40A.Można to zrealizować poprzez równoległe uruchomienie baterii lub zakup baterii z dużym prądem rozładowania. Na przykład bateria 2000mAH, wyładowanie wielokrotne 10C, a następnie tylko 4 serii 2 i maksymalny prąd może osiągnąć wyładowania prądu 40A, stabilny wyładowanie wymaga 4 struny 4 i może być,i trzeba zwrócić uwagę na rozpraszanie ciepła, moc rozładowania baterii spadnie szybko.

Poniższy obraz pokazuje schemat ładowania baterii, 4 serii baterii, rzeczywiste pełne ładowanie, napięcie 16,8V, napięcie ładowania DC17V-18V, prąd ładowania zależy od podłączonej baterii,maksymalny nie przekracza 20A.
