CA-901 Płytka zasilacza impulsowego próbkowanie DC 46 cali 12 V 24 V

CA-901 Moduł zasilacza impulsowego do telewizora LCD Próbkowanie DC 46 cali 12V 24V

Opis produktu:

• wysoka wydajność,
• niski pobór mocy,
• mały rozmiar,
• szeroki zakres napięć,
• łatwe do zainstalowania,
• nadaje się do napięcia wyjściowego typu flyback o mocy 12 V 24 V telewizora LCD
• stosowany w 46-calowym telewizorze LCD, przy awarii zasilania LCD lub szybkiej wymianie zasilacza impulsowego dużej mocy

Cechy:

• Typ: produkty LCD, nieizolowany zasilacz
• Wyjście: 300 V
• Wyjście: 12 V/24 V

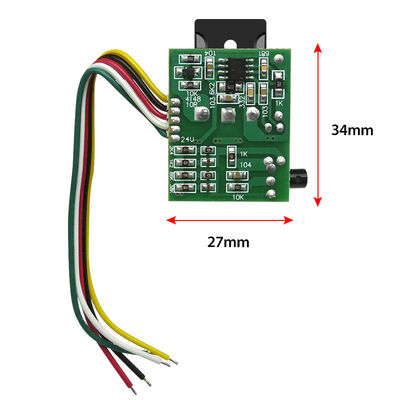

• Rozmiar produktu: 34 mm * 27 mm * 17 mm
• Rozmiar uniwersalny: uniwersalny LCD, monitor poniżej 46 cali
• Zastosowanie produktu: wysoka wydajność, niskie zużycie energii, mały rozmiar.Szeroki zakres regulacji napięcia

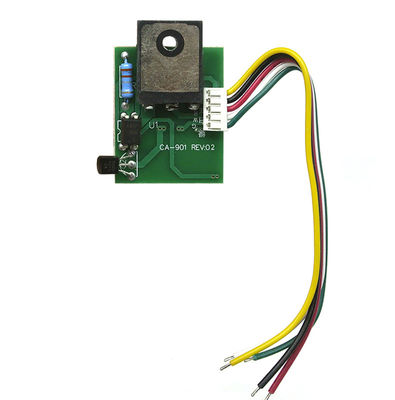

Główne cechy modułu CA-901 REV: 01:

• Próbkowanie DC i sprzężenie zwrotne regulatora TL431, dobra wydajność regulatora.

• Moduł ten wykorzystuje selektywne wyjście 12 V 24 V, wystarczy podłączyć odpowiedni pad, można wyprowadzić napięcie 12 V lub 24 V

• Zracjonalizowana konstrukcja, łatwa instalacja (rysunek 1), po prostu według schematu, zgodnie z wymaganą mocą wyjściową, aby podłączyć na niej odpowiedni pad (fabryczny moduł zasilania 24V

Dwie instrukcje instalacji:

• Wyjmij oryginalny wyłącznik zasilania lub gruby moduł, moduł jest mocno osadzony w oryginalnym radiatorze.

• Sprawdź, czy obwód absorpcji przeciwszczytowej działa normalnie, a obciążenie wtórne transformatora jest zwarcie.

• Moduł podłączony do czerwonej linii oryginalnego punktu spawania bieguna C wyłącznika zasilania (biegun FET D, oryginalny model mocy bieguna C) czarna linia podłączona do pola geotermalnego (duży kondensator filtra zasilania ujemny).

• Żółta linia jest podłączona do ujemnego bieguna wtórnej diody prostowniczej transformatora (12 V lub 24 V). Biegun dodatni kondensatora filtrującego (główne zasilanie

• biała linia podłączona do wtórnego głównego zasilania transformatora 12 V lub 24 V (ujemny kondensator filtra (strona zimna):

• zielona linia podłączona do oryginalnej strony zasilania modułu C (9 V-18 V) oraz teoretyczne zasilanie układu scalonego maszyny i odłączenie obwodu.

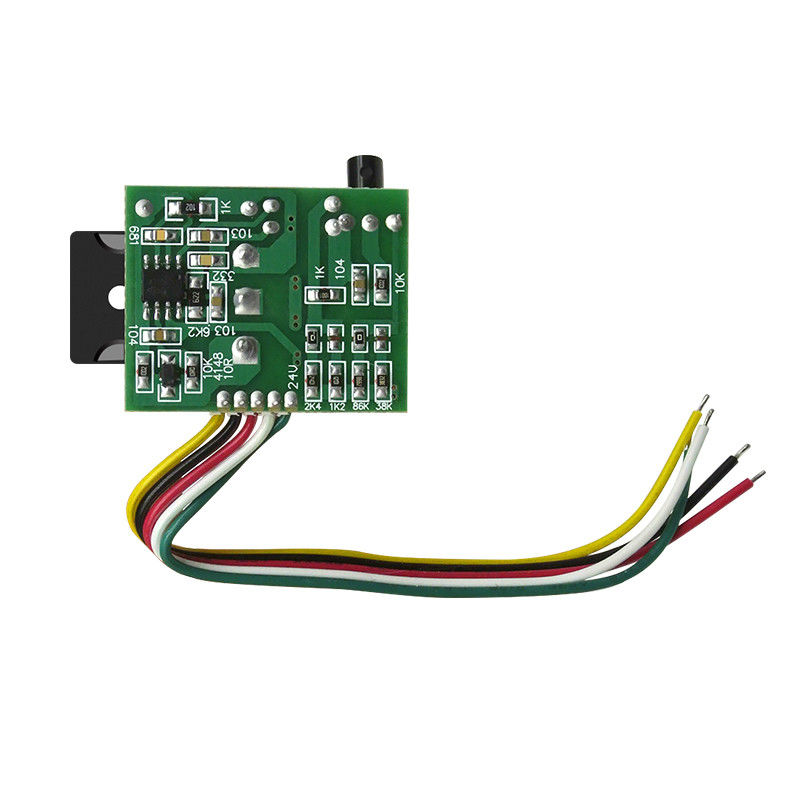

• W zależności od napięcia wyjściowego wybierz odpowiedni pad, jak pokazano na rysunku

• Po podłączeniu linii sugerujemy: najpierw odłączyć (odłączyć główną wtyczkę zasilania, obciążenie podłączone do fałszywego obciążenia (10 omów, rezystancja 20 watów), zmierzyć napięcie, sprawdzić poprawność przed sprawdzeniem mocy maszyny.
