Moduł zasilania telewizora LCD CA-888

• Model: CA-888

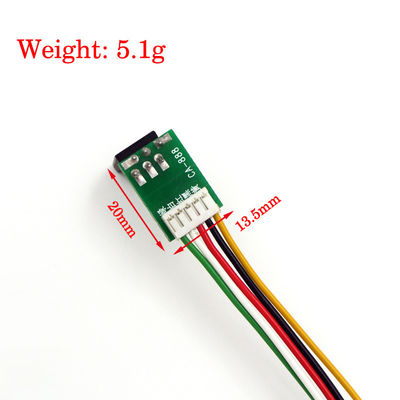

• Rozmiar: 19,5*13,5 mm
• Wykorzystanie: w celu rozwiązania problemów konserwacji zasilania 15-21 cali monitor LCD uszkodzenie płyty zasilania LCD duży odsetek.uszkodzenie rezystora próbkowania jest najczęstszym, ze względu na różnorodność tych modeli komponentów, często dlatego, że nie ma tych samych części zamiennych i nie można ich naprawić.Powinien być większość klientów potrzebuje, aby opracować przyjaciel ogólnego przeznaczenia modułu zasilania LCD.
• Moduł ma: proste okablowanie, łatwą instalację, oszczędność czasu, poprawę skuteczności konserwacji itp.Problemy z utrzymaniem urządzeń mogą być przedmiotem rozważań w zakresie rozwoju w ramach uniwersalnego modułu zasilania..

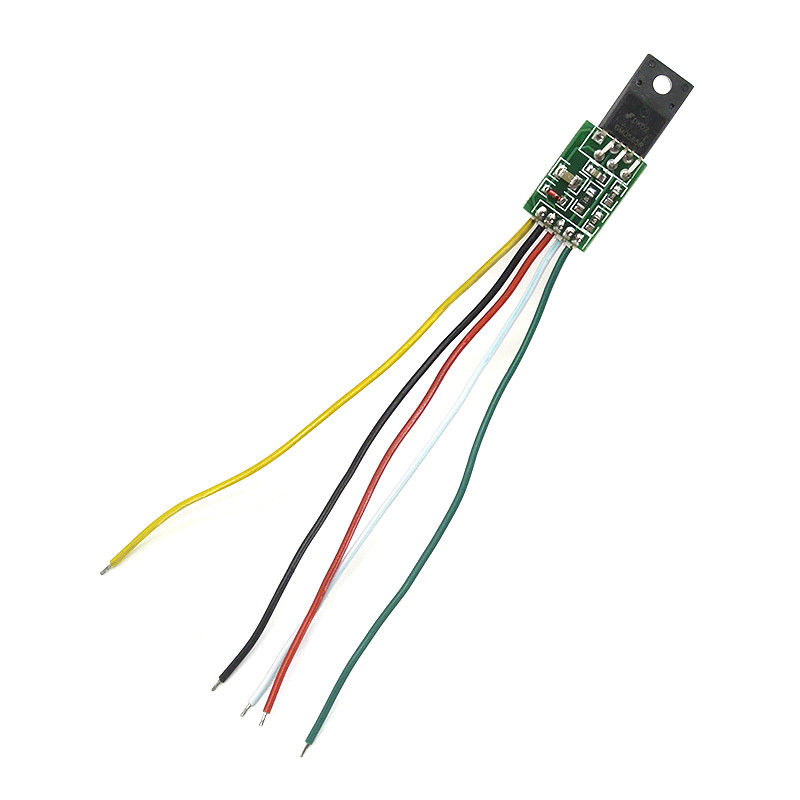

Definicja szpilki

• stóp żółta linia: DRAIN, strona sterowania mocą, a następnie oryginalny wysokiej mocy zasilania MOS D-pol.Ogólnie środek przełącznika mocy stóp rury

• stóp czarna linia lub linia proszku: GND, moduł ziemi 300v, a następnie kondensator ujemny, ta sama linia może być.Przez bezpośrednie połączenie z dużym filtrem kondensator ujemny

• Czerwona linia: VCC, strona zasilania modułu, a następnie kondensator prostownika końcowego z zakrętem zwrotnym po pozytywnym, ciągłym zasilanie, napięcie między 12-18V.

• Stopy biała linia: FB, zwrot napięcia, a następnie optocoupler 4 stopy, proszę sprawdzić optocoupler 3 stopy ciepło, nie ciepło, a następnie umieścić optocoupler krótki do gorącej ziemi,podczas gdy 4-pin obwód obwodowy odłączony.

• stopy zielona linia: start start pin, następnie +300 V kondensator dodatni

Stosowanie:

• Wyjąć oryginalny układ zasilania na desce (zwykle 8 stóp), a przełącznik (mos rurki)

• Sprawdź kondensator 300V, a także pojemność ładowania strony pakietu nie ma bębna, problem na pierwszym

• zastąpienie

• Sprawdź po stronie obciążenia, nie ma zwarcia, tablicy reklamowej, tablicy wysokiego napięcia

• Podłącz moduł do odpowiedniej linii, i starannie sprawdzić, czy nie ma nic złego, jeśli nie może spowodować modulu pęknięcie

• Zainstalowane w pierwotnym miejscu grzejnika, zwrócić uwagę na izolacji, nie zwarcia

• Moc, pomiar napięcia nie jest wyjście, nie ma wyjścia, a następnie sprawdzić przyczynę
