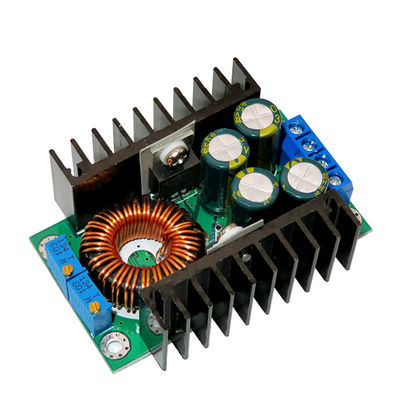

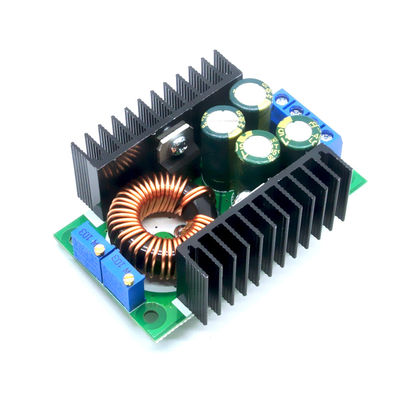

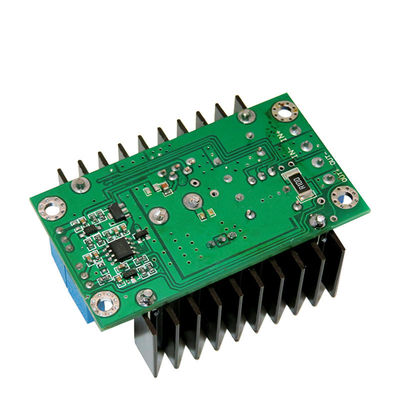

Moduł obniżający napięcie 300 W 9 A DC 5-40 V 1,2-35 V Regulowany moduł zasilania przetwornicy Buck

• Właściwości modułu: Nieizolowany moduł ładowania prądu stałego i stałego napięcia (CC CV) obniżający napięcie
• Napięcie wejściowe: DC 7-32 V
• Napięcie wyjściowe: (1) Płynna regulacja prądu stałego 0,8–28 V.(2) Stałe wyjście: wybierz pomiędzy 0,8 V a 28 V
• Prąd wyjściowy: 8A (gdy temperatura lampy zasilającej przekracza 65 stopni, należy dodać wentylator chłodzący)
• Zakres prądu stałego: 0,2-8A (regulowany)
• Włącz prąd lampy: stała wartość prądu * (0,1), włącz prąd lampy i powiązanie stałej wartości,
• np. wartość prądu stałego wynosi 3A, włącz prąd lampy, aby ustawić prąd stały na 0,1 razy (0,1 * 3A = 0,3A).
• Najniższe ciśnienie: 1 V
• Moc wyjściowa: maksymalna moc wynosi około 300 W
• Wydajność konwersji: do około 95%
• Częstotliwość robocza: 300 KHZ
• Tętnienie wyjściowe: szerokość pasma 20M
• Wejście 24 V, wyjście 12 V, 5 A, tętnienie około 50 mV (z wyłączeniem szumów)
• Zabezpieczenie przed zwarciem wyjścia: Tak, prąd stały
• Zabezpieczenie przed odwrotną polaryzacją wejścia: Brak
• Okablowanie: Terminal
• Prąd jałowy: typowo 20 mA (przełącznik 24 V 12 V)
• Regulacja obciążenia: ± 1% (stała)
• Regulacja napięcia: ± 1%
• Szybkość reakcji dynamicznej: 5% 200uS
• kierunek regulacji: zgodnie z ruchem wskazówek zegara (zwiększanie), przeciwnie do ruchu wskazówek zegara (zmniejszanie),
• potencjometr (CV) zamknięty na napięcie wejściowe służy do regulacji napięcia, potencjometr (CC)
• zamknięty do napięcia wyjściowego służy do regulacji prądu (CC)
• Temperatura pracy: klasa przemysłowa (-40°C do +85°C) (proszę zwrócić uwagę na rzeczywiste wykorzystanie temperatury rury zasilającej, wzmocnione cieplnie w wysokiej temperaturze)
• Wskaźnik: wskaźnik dwukolorowy, wskaźnik ładowania jest czerwony, zielone światło oznacza pełne naładowanie (brak obciążenia jest zielony)
• Rozmiar (w przybliżeniu): 65 x 47 x 22 mm (dł. x szer. x wys.)
• Precyzja prądu stałego i temperatury: W rzeczywistym teście temperatura modułu od 25 stopni
• do 60 stopni, zmiana wartości prądu stałego jest mniejsza niż 5% (wartość prądu stałego 5A)
• Precyzja prądu stałego i temperatury: W rzeczywistym teście temperatura modułu wynosi od 25 stopni do 60 stopni, zmiana wartości prądu stałego jest mniejsza niż 5% (wartość prądu stałego 5 A)
• Zabezpieczenie przed zwarciem wyjścia: tak, prąd stały (wartość prądu stałego)
• Zabezpieczenie przed odwrotnym podłączeniem wejścia: NIE
• Wyjście zapobiega przepływowi wstecznemu: NIE
• Metoda okablowania: złącze amfenolowe

Cechy:

• Stały prąd kierunkowskazu wynosi 0,1-krotność aktualnej wartości

• (Służy do sprawdzenia, czy akumulator jest w pełni naładowany podczas ładowania).

• Wykonane z dedykowanego wzorcowego układu scalonego i precyzyjnego rezystora wykrywającego prąd, co zapewnia większą stabilność

• prąd stały (przy temperaturze od 20°C do 100°C prąd stały 1A, dryft temperaturowy mniejszy niż 1%).

• Szczególnie nadaje się do sterownika LED.

• Wysoki prąd wyjściowy, maksymalny prąd wyjściowy może osiągnąć 8A.

• Cztery pojemności o wysokiej częstotliwości, mogą obniżyć tętnienia wyjściowe, poprawić stabilizację pracy.

• Konstrukcja z podwójnym radiatorem.Niezależny radiator MOS Schottky'ego, który dobrze odprowadza ciepło,

• i nie będą na siebie wpływać.

• Używając dużego rdzenia Sendust i podwójnego okablowania z czystej miedzi, popraw wydajność pracy i zmniejsz gorączkę.

• Potencjometr wieloobrotowy 3296, wysoka dokładność regulacji napięcia i prądu, dobra stabilność.

• Lampa dwukolorowa, stan pracy widoczny na pierwszy rzut oka

• Napięcie i prąd są regulowane, co jest dobrym efektem.

Aplikacje:

• Sterownik LED dużej mocy.
• Ładowanie baterii litowej (lub akumulatora ołowiowego).
• Zasilacz montowany w pojeździe.
• Zasilanie systemu niskiego napięcia.
• Ładowanie akumulatora 6 V, 12 V, 14 V, 24 V.
• Wbudowany zasilacz do laptopa.
• zasilacz regulowany.
• Układ zasilania niskiego napięcia.
