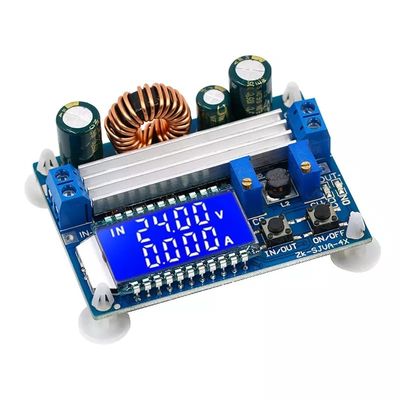

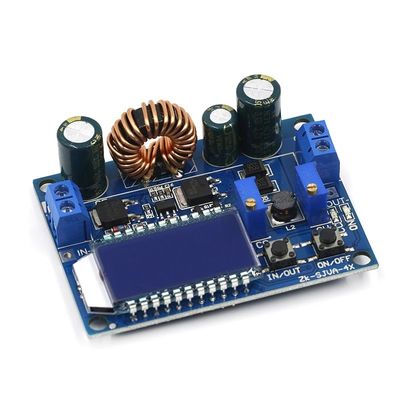

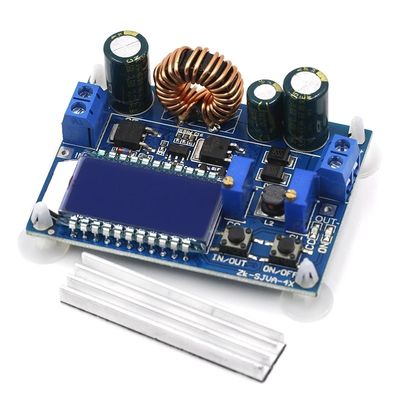

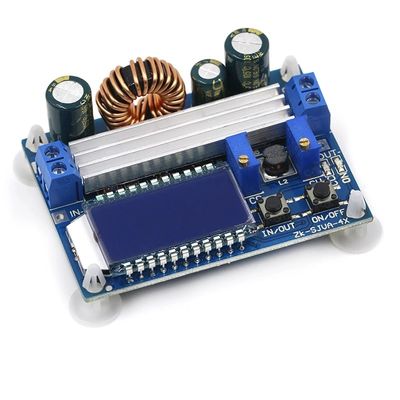

Cyfrowy wyświetlacz LCD o mocy 35 W DC Automatyczny moduł zasilania konwertera Down Buck Boost

• Napięcie wejściowe: 5,5–30 V (napięcie wejściowe 5 V, zwykle można uzyskać zwiększenie napięcia, ale wartości miernika napięcia i prądu nie są dokładne; mniej niż 4,7 V, zabezpieczenie podnapięciowe)
• Napięcie wyjściowe: 0,5-30 V
• Prąd wyjściowy: długoterminowa stabilna praca w 3A, wzmocnienie ciepła może osiągnąć 4A
• Moc wyjściowa: naturalne chłodzenie 35 W, rozpraszanie ciepła w celu zwiększenia 50 W
• Rozdzielczość wyświetlania napięcia: 0,05 V
• Aktualna rozdzielczość wyświetlacza: 0,005A
• Wydajność konwersji: około 88%
• Miękki start: Tak (bardzo mocny przy uruchomieniu obciążenia, uruchomienie może się nie powieść)
• Zabezpieczenie przed odwróceniem wejścia: tak
• Wyjściowe zabezpieczenie przed włamaniem: tak
• Zabezpieczenie przed zwarciem: tak
• Częstotliwość robocza: 180 KHZ
• Rozmiar: 6,6 * 4,8 cm / 2,6 * 1,89 cala

Opis funkcji:

• Moduł posiada dwa przyciski IN/OUT, ON/OFF: przycisk IN/OUT do przełączania wyświetlania napięcia wejściowego i napięcia wyjściowego, długie naciśnięcie powoduje przełączenie wyświetlania prądu wyjściowego mocy wyjściowej;Przycisk ON/OFF steruje wyjściem ON lub OFF, długie naciśnięcie Ustaw domyślny stan wyjścia po włączeniu zasilania na ON lub OFF.

• CC to potencjometr ustawienia prądu, obrót w prawo, może zwiększyć ustawiony prąd, gdy prąd obciążenia osiągnie ustawiony prąd, przejdź do stanu prądu stałego, zaświeci się wskaźnik prądu stałego CC (czerwony);prawy CV to potencjometr ustawienia napięcia, obrót w prawo, może zwiększyć napięcie wyjściowe.Wskaźnik ON to wskaźnik stanu wyjścia, gdy napięcie wyjściowe jest włączone, w przeciwnym razie wyłączone.

Jak używać:

Używany jako zwykły moduł buck-boost z możliwością zabezpieczenia nadprądowego

• Wyreguluj potencjometr stałego napięcia CV tak, aby napięcie wyjściowe osiągnęło żądane napięcie.
• Zmierz wyjściowy prąd zwarciowy za pomocą miernika prądu 10A (podłącz dwa przewody pomiarowe bezpośrednio do końca wyjściowego) i wyreguluj potencjometr prądu stałego CC, aby prąd wyjściowy osiągnął ustawioną wartość zabezpieczenia nadprądowego.(Na przykład, jeśli wartość prądu wyświetlana przez multimetr wynosi 2A, maksymalny prąd osiągnie tylko 2A podczas korzystania z modułu. Kiedy prąd osiągnie 2A, czerwona dioda LED stałego napięcia i prądu stałego zaświeci się, w przeciwnym razie dioda LED zgaśnie )

Ostrożność:Podczas używania w tym stanie nastąpi spadek napięcia o 0 ~ 0,2 V z powodu rezystora próbkującego prąd na wyjściu.Jednocześnie na przewodach wejściowych i wyjściowych wystąpi pewien liniowy spadek napięcia. Jest to zjawisko normalne!

Używany jako ładowarka akumulatorów. Bez funkcji stałoprądowej modułunie można go używać do ładowania akumulatora, ze względu na moc akumulatora i spadek ciśnienia w ładowarce jest duży, co powoduje zbyt duży prąd ładowania, powodując uszkodzenie akumulatora, więc początek akumulatora używa stałego ładowania przepływowego, gdy ładowanie w pewnym stopniu automatycznie przełączy się z powrotem na ładowanie stałym napięciem.

• Określ napięcie podtrzymujące i prąd ładowania dla jakiego potrzebujesz akumulatora (jeśli parametr baterii litowej wynosi 3,7V / 2200mAh to napięcie podtrzymujące wynosi 4,2V, a maksymalny prąd ładowania wynosi 1C, czyli 2200mA)
• W stanie bez obciążenia multimetr mierzy napięcie wyjściowe i reguluje potencjometr napięcia stałego tak, aby napięcie wyjściowe osiągnęło napięcie rezerwowe.(Jeśli bateria litowa 3,7 V jest naładowana, dostosuj napięcie wyjściowe do 4,2 V)
• Zmierz wyjściowy prąd zwarciowy za pomocą miernika prądu 10A (podłącz bezpośrednio dwa przewody pomiarowedo wyjściaterminal)

i wyregulować potencjometr prądu stałego tak, aby prąd wyjściowy osiągnął określoną wartość prądu ładowania;

• Podłącz akumulator, ładowanie.
• (Kroki 1, 2 i 3 są następujące: zasilanie terminacji wejścia, wyjście nie jest podłączone do obciążenia akumulatora)
• Używany jako moduł sterownika prądu stałego LED
• (1) Upewnij się, że potrzebujesz prądu roboczego LED i maksymalnego napięcia roboczego;
• (2) W warunkach bez obciążenia multimetr mierzy napięcie wyjściowe i reguluje potencjometr napięcia stałego tak, aby napięcie wyjściowe osiągnęło maksymalne napięcie robocze diody LED.
• (3) za pomocą multimetru mierząc prąd zwarciowy na wyjściu 10A, regulując jednocześnie potencjometr prądu stałego tak, aby prąd wyjściowy osiągnął zadany prąd pracy diody LED;
• (4) podłączony do diody LED, maszyna testowa.
• (Kroki 1, 2 i 3 są następujące: Wprowadź zasilanie i wyprowadź diodę LED braku obciążenia.
