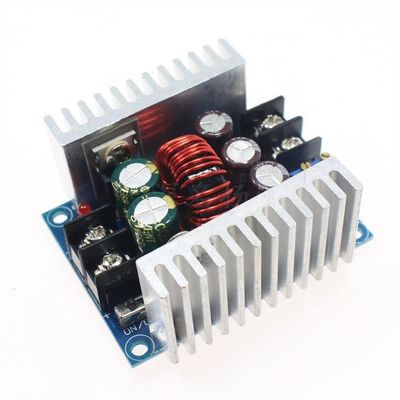

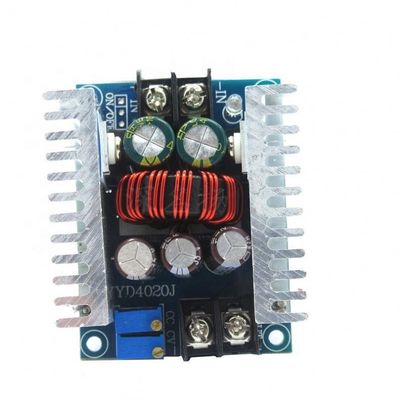

Przetwornik prądu stałego napięcia 300 W 20 A Zasilacz panelu słonecznego / turbin wiatrowych

• Właściwości modułu: synchroniczny prostownik, nieizolowany moduł stałoprądowy obniżający napięcie, moduł ładowania CV
• Zakres zastosowania: napęd stałoprądowy LED dużej mocy, ładowanie akumulatorów litowych (w tym ferroelrycznych), ładowanie akumulatorów 4 V, 6 V, 12 V, 14 V, 24 V, ładowanie akumulatorów Ni Cd Ni MH (zestaw akumulatorów), panele słoneczne, generator wiatrowy.
• Napięcie wejściowe: 6-40VDC
• Napięcie wyjściowe: płynnie regulowane (1,2-35VDC) przez długi czas poniżej 32V (w przypadku zastosowania napięcia wejściowego wyższego niż napięcie wyjściowe nie może zostać wzmocnione)
• Prąd wyjściowy: MAX 20A, długi czas pracy 15A (długi czas w temperaturze rury zasilającej przekracza 65 stopni z wentylatorem chłodzącym, wysokie napięcie wyjściowe do ilości użytkowania)
• Zakres graniczny: moduł 0,2-20 A (regulacja) wynosi więcej niż 65 stopni, dodaj wentylator.
• Najniższa różnica napięcia: 3 V
• Częstotliwość robocza: 150 KHZ
• Wydajność konwersji: MAX 96% wydajności jest związana z różnicą ciśnień i użytkowaniemśrodowisko
• Tętnienie wyjściowe: około 50mV tętnienia (bez szumów) Szerokość pasma 20M (tylko odniesienie) Wejście 24V
• Temperatura pracy: -10 C do +75 C) (proszę zwrócić uwagę na temperaturę rury zasilającej w rzeczywistym użyciu. Proszę wzmocnić ciepło lub zmniejszyć zużycie ciepła.)
• Regulacja potencjometru: zgodnie z ruchem wskazówek zegara (zwiększanie), przeciwnie do ruchu wskazówek zegara (zmniejszanie)
• Zabezpieczenie przed zwarciem wyjścia: (chwilowe) prąd stały (ustawienie prądu wartość prądu stałego nie trwa długo)
• Wejście zwrotne: Nie
• Wyjście zapobiegające odwrotnej perfuzji: Nie, dla mocy obciążenia lub obciążenia indukcyjnego wymagana jest dodatkowa 2-biegunowa rura!
• Tryb połączenia: terminal
• Rozmiar modułu: 60*53*30MM

Metoda regulacji prądu wyjściowego:

• wyreguluj potencjometr CV i ustaw napięcie wyjściowe na napięcie, którego potrzebujesz, zgodnie z wymaganiami obciążenia.

• potencjometr CC w kierunku przeciwnym do ruchu wskazówek zegara o wartości około 30 le (to znaczy ustaw prąd wyjściowy na minimum), podłączony do diody LED, musisz wyregulować prąd potencjometru CC w celu ładowania akumulatora, akumulator jest całkowicie rozładowany, moc wyjściowa jest ponownie odbierana, regulacja CC do potrzebnego prądu (do ładowania należy użyć rozładowanego akumulatora, dozwolony jest transfer, ponieważ pozostała moc akumulatora rośnie, a prąd ładowania jest mały).
