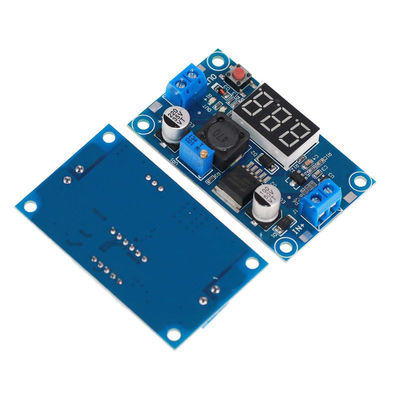

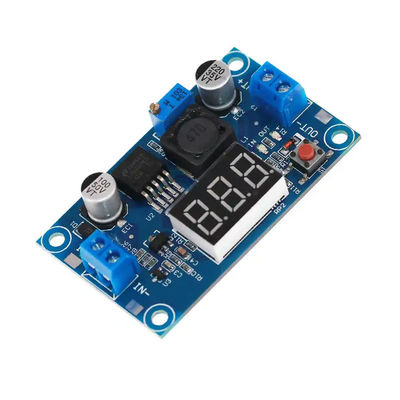

Moduł LM2596 dostępny na rynku nie ma wyjściowego zabezpieczenia przed zwarciem, na wyjściu występuje zwarcie, moduł natychmiast ulega uszkodzeniu, prądowa wydajność wyjściowa jest mniejsza niż 1,8A.Moduł ten wykorzystuje oryginalny LM2596, duży chip, matową powierzchnię, zabezpieczenie przed zwarciem wyjścia, wysoki prąd 3A.
Najważniejsze cechy modułu:1. Wygodna cena, inteligentny i humanizowany projekt, opłacalny!2. Woltomierz pokładowy, woltomierz można samodzielnie skalibrować, nie będzie problemu z woltomierzem!
Wydajność i charakterystyka modułu:
● Z wyświetlaczem woltomierza i samokalibracją woltomierza.Korzystanie z bardziej zaawansowanego mikroprocesora napięciowego, błąd woltomierza ± 0,05 V, zakres 0 ~ 40 V.(Aby zapewnić dokładność woltomierza, upewnij się, że napięcie wejściowe przekracza 4,5 V)
● Naciśnij przycisk, aby przełączyć pomiar napięcia wejściowego lub wyjściowego, a pojawi się wskaźnik pokazujący, które napięcie jest mierzone, i zapisując ustawienie, nawet jeśli zasilanie zostanie wyłączone i uruchomione ponownie.
● Woltomierz można zamknąć, gdy nie ma potrzeby dotykania lewego przycisku.
● Dzięki zaciskom okablowania można wygodnie używać lutownicy i zachować punkty okablowania drutu spawalniczego.
● Napięcie wejściowe 4,0~40V.(Napięcie wejściowe musi być o 1,5 V wyższe niż napięcie wyjściowe)
● Regulowany zakres napięcia wyjściowego 1,25 V ~ 37 V z możliwością płynnej regulacji.(Napięcie wejściowe musi być o 1,5 V wyższe niż napięcie wyjściowe)
● Prąd wyjściowy 3A, zalecany do stosowania w granicach 2,0A, duży prąd wymaga wzmocnienia rozpraszania ciepła.
● Moc wyjściowa 20 W, ponad 15 W, proszę wzmocnić odprowadzanie ciepła.
● Wysoka sprawność konwersji, średnia w 88% (sprawność i wejście, napięcie wyjściowe, prąd, różnica ciśnień)
● Dzięki zabezpieczeniu przed odwrotnym podłączeniem, odwrotne podłączenie nie ulega spaleniu
● Z zabezpieczeniem przed przegrzaniem i zabezpieczeniem przed zwarciem
● Rozmiar 6,1*3,4*12 cm (długość * szerokość * wysokość)
● Waga: 22g
Szereg zastosowań:Moduł ten może być używany, gdy napięcie wejściowe jest wyższe niż napięcie wyjściowe pola obniżającego, np. akumulator, transformator mocy, zasilacz z regulowanym regulatorem napięcia DIY, miernik piórkowy pojazdu 24 V, ten zasilacz, sprzęt przemysłowy obniżający napięcie, 12 V do 3,3 V, 12 V do 5 V, 24 V do 5 V, 24 V do 12 V, 36 V do 24 V itp.
Metoda samokalibracji woltomierza pokładowego:
1. Gdy wbudowany woltomierz wyświetli napięcie wyjściowe, naciśnij i przytrzymaj przez 2 sekundy przycisk po prawej stronie, a następnie zwolnij go.Woltomierz i kontrolka napięcia wyjściowego „OUT” migają synchronicznie, a następnie wchodzą w tryb regulacji napięcia wyjściowego;Podobnie, gdy woltomierz wyświetla napięcie wejściowe, naciśnij i przytrzymaj przycisk po prawej stronie przez 2 sekundy, a następnie zwolnij go.Woltomierz i kontrolka napięcia wejściowego „IN” migają synchronicznie, a następnie wchodzą w tryb regulacji napięcia wejściowego.
2. Naciśnij prawy przycisk, a napięcie wzrośnie o jedną jednostkę;dotknij lewego przycisku, a napięcie spadnie o jedną jednostkę;Ponieważ wartość napięcia jednostki jest mniejsza niż 0,1 V, więc należy nacisnąć 1-5 razy, aby zobaczyć zmianę woltomierza o 0,1 V, konkretny klawisz ciągły kilka razy zależy od aktualnej wartości napięcia wyświetlacza, im wyższy jest bieżący wyświetlacz napięcie, tym mniej razy naciśnij;
3. Po zakończeniu regulacji napięcia naciśnij prawy przycisk na 2 sekundy i zwolnij go.W tym momencie można wyjść z trybu kalibracji napięcia.Uwaga: W ten sposób wystarczy wykonać kalibrację tylko raz, aby uzyskać wartość napięcia w całym zakresie napięć.Ta funkcja została zaprojektowana, aby spełnić Twoje wymagania dotyczące wyższej dokładności, możesz z niej swobodnie korzystać.
