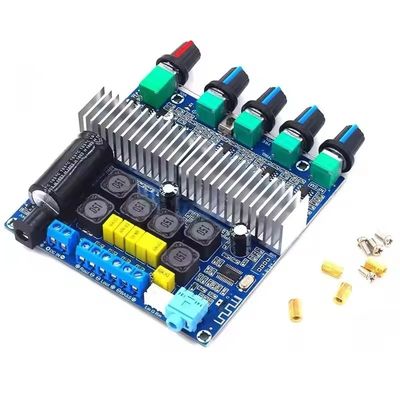

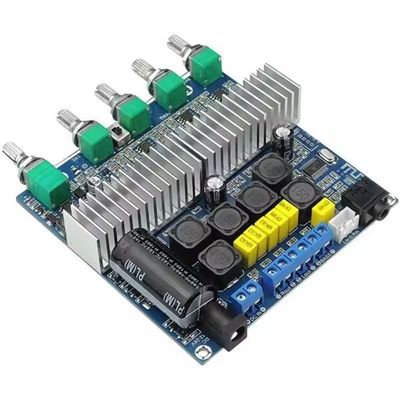

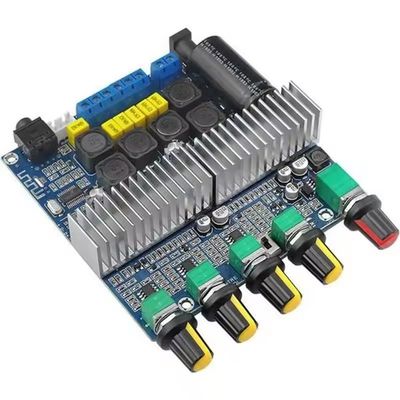

CA-3169B 2.1 Channel Audio 5.0 HIFI Power Subwoofer Equalizer Stereo High Fidelity Sound Power Amplifier Board

CA-3169B 2.1 Channel Audio 5.0 HIFI Power Subwoofer Equalizer Stereo High Fidelity Sound Power Amplifier Board

Właściwości:
1To jest zasilanie prądu stałego 12-24V, z wykorzystaniem wysokiej wydajności cyfrowego wzmacniacza mocy TPA3116D2 TI jako rdzenia, jeden do wykonywania równoległych mostów kanału basowego wzmacniacz mocy wyjścia,jeden do wykonywania wyjścia wzmacniającego moc lewego i prawego kanału. obsługuje 100W (kanał basowy) + 50W (kanał lewy) + 50W (kanał prawy) trójkanałowy wyjście.
2.z wzmacniaczem wersji bluetooth. Wspiera Bluetooth 5.0 odbiór dźwięku, zewnętrzny interfejs wejścia dźwięku, z przedwzmacniaczem, przetwarzanie krzyżowania basów; głośność basów, częstotliwość basów,objętość kanału lewego i prawego, dźwięk, przełącznik sterowania funkcją / całkowita objętość, 5 potencjometrów regulacyjnych.
3. Szerokie napięcie robocze, oszczędność energii, wydajność do 90%.lub zasilanie samochodu, itp...
4.Płata jest gotowa płyta, która została lutowana i przetestowana. Podłącz pudełko głośnika zgodnie z obrazem, podłącz odpowiednie źródło zasilania, podłącz do urządzenia audio Bluetooth do odtwarzania,lub poprawnie podłączyć źródło dźwięku.
5.Częstotliwość odcięcia subwoofer: 26-160HZ

Główne parametry produktu:

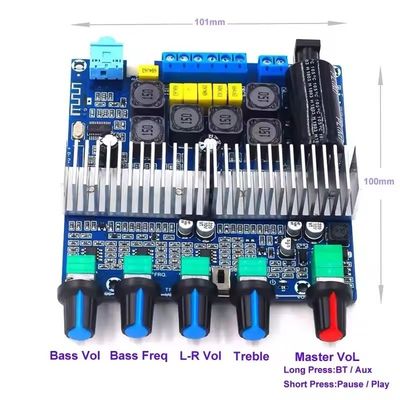

Rozmiar (L * W * H): 101 x 100 x 25 m, z wyłączeniem potencjometru i projekcji gniazda
Zakres napięcia operacyjnego: DC 12-25V (prąd 3-4A lub 19-24V / 4-5A, np. wysokie wymagania mocy 20-24V / 8-9A powyżej), zaleca się DC24V 4A Zasilanie.
Należy pamiętać, że napięcie prądu stałego w stanie braku obciążenia nie powinno być większe niż 25,5 V.
Odległość odbioru Bluetooth: > 8 m (metry)
Wpływ dźwięku: 600-800 mV
Zakres odpowiedzi częstotliwości: 20Hz-20KHz

Impedancja głośnika:
głośniki lewego i prawego kanału: 4-8 ohm
impedancja głośnika subwooferu: 2-8 ohm

Uwaga:
Wyposażenie wyjściowe zależy od napięcia/prądu zasilania, impedancji głośnika i wielkości wejścia audio.zazwyczaj napięcie zasilania jest wyższe, a względna moc wyjściowa może być większa. Głośniki o różnej impedancji mają różne mocy wyjściowe. Zwykle impedancja głośnika jest mniejsza, a moc łatwiejsza do osiągnięcia.

Przełącznik funkcjonalny Instrukcje obsługi: --- tylko dla wzmacniacza wersji bluetooth
1. Włącz zasilanie w domyślnym trybie Bluetooth
2. Bluetooth odłączony, długo naciśnij przełącznik może przełączyć się do trybu wejścia audio
3. Status odtwarzania Bluetooth, naciśnij przełącznik do przerwy / odtwarzania
Może chcesz też wzmacniacz subwooferów TPA3116 z obudową

Pakiet obejmuje:
1 sztuk TPA3116 wzmacniacz mocy

Pytania dotyczące produktu:
1. Płyty wzmacniacza ma prąd dźwięku i hałasu podczas użytkowania
Większość naszych zespołów wzmacniaczy korzysta z zasilania prądu stałego.
Główne przyczyny hałasu akustycznego to:
A. Używany filtr zasilania nie jest dobry; dźwięk prądu jest spowodowany błędnym wejściem zasilania lub dźwięku.
B. Jakość sygnału wejściowego jest słaba; wyjście urządzenia podłączonego do wejścia jest nieprawidłowe, a hałas jest spowodowany nieprawidłowym wejściem źródła dźwięku.
C. Kabel wejściowy jest niskiej jakości; przewód jest źle podłączony; okablowanie jest uszkodzone; okablowanie jest zawieszone
D. Połączenie wejściowe posiada inne urządzenia odtwarzające, a niektóre urządzenia dzielą zasilanie, aby powodować hałas.

2Brak dźwięku w jednym kanale?
A, głośnik jest zepsuty lub kabel głośnika nie jest dobrze podłączony.
B. Kabel wejściowy nie jest dobrze podłączony; okablowanie jest uszkodzone; wyjście urządzenia podłączonego do wejścia jest nieprawidłowe.

3- Brak głośności i dźwięk, gdy się głośno?
A. Wprowadzenie zasilania jest niewystarczające, najpierw sprawdź, czy okablowanie jest prawidłowe, a prąd jest wystarczający.
B. Sam głośnik ma słabą wydajność lub uszkodzenie, a moc głośnika jest zbyt mała lub zbyt duża.
C, głośniki lewego i prawego kanału (+) (-) są niezależne, nie mogą być ze sobą połączone

4/ Słyszysz złamany dźwięk głośnika, gdy wzmacniacz subwooferu jest głośny?
A, wprowadzone zasilanie jest niewystarczające, najpierw potwierdzić okablowanie jest poprawne, prąd zasilania jest wystarczający
B. Czy moc samego głośnika jest zbyt duża lub zbyt mała, czy też dźwięk basowy samego głośnika jest słaby; struktura skrzynki głośnika; te nieprawidłowości spowodują przerwy.

5- Moc głośności nie wystarczy?
Prąd i napięcie zasilania, amplituda sygnału źródła dźwięku, wielkość impedansu głośnika są wszystkie związane, wszelkiego rodzaju niedobór wpłynie na moc

6Czy wzmacniacz się spali?
A. Pozytywny i ujemny biegun zasilania są połączone odwrotnie; napięcie zasilania jest zbyt wysokie, przekraczając granicę napięcia roboczego deski
B. Jeśli płyta wymaga zasilania prądem stałym, nie wolno bezpośrednio podłączać zasilania transformatora AC (może być to skorygowane i przekształcone w zasilanie prądem stałym przed jego użyciem)
C. Aby potwierdzić, że okablowanie jest prawidłowe, połącz go z zasilaczem.
