Szczegóły Produktu:
|

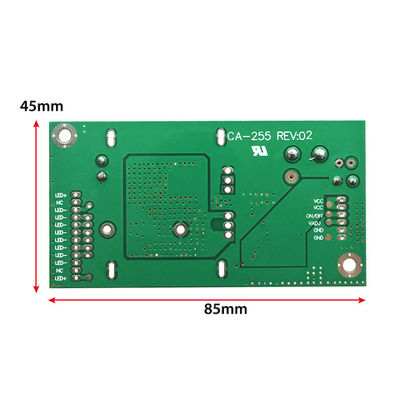

| Model produktu: | około-255 | Wielkość produktu: | 85*45mm |
|---|---|---|---|
| napięcie wejściowe: | 10,8-28v | Napięcie wyjściowe: | 88v |
| Utrzymany: | 10-42 cali | Port: | port w shenzhen port w kantonie |
| Podkreślić: | Płyta prądu stałego CA-255,tablica prądu stałego uniwersalna,płyta sterownicza podświetlenia telewizora LED 42". |
||

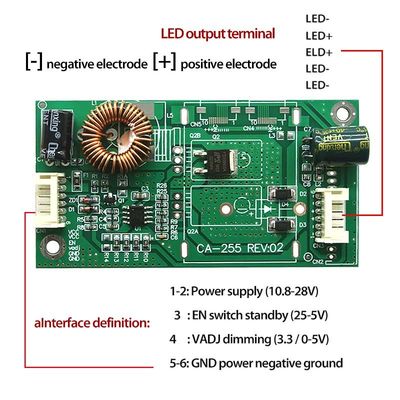

1. VCC: zasilanie i napięcie dodatnie, napięcie obwodu ( napięcie wynosi zwykle 12V lub 24V)
2. ON / OFF, ON, EN, ON_BL itp.: sygnał przełącznika stopy, przełącznika stopy (zakres napięcia wynosi od 2,5V do 5V)
3. PWM, PDIM, VDAJ, BL-PWM et al: nogi regulowane jasnością (Dimming ma dwa tryby, jeden jest w trybie cyfrowym -PWM,
Jeden jest analogowe przyciemnianie - DC
4PWM jest nazywany regulacją szerokości impulsu, który generuje prostokątny sygnał fali kwadratowej, częstotliwość jest na ogół 200HZ-2KHZ,
Amplituda napięcia wynosi zazwyczaj 3,3 V, PDIM, "Dim" oznacza "jasność".
Analogiczne przyciemnianie odbywa się przy użyciu napięcia prądu stałego, zwykle przenoszonego bezpośrednio na stopę, która zapewnia napięcie 0-5 V prądu stałego w celu kontrolowania jasności.
GND: podstawa (niewłaściwa)
LED +: dioda emitująca światło (paska LED) pozytywny
LED-: dioda emitująca światło (paska LED)
