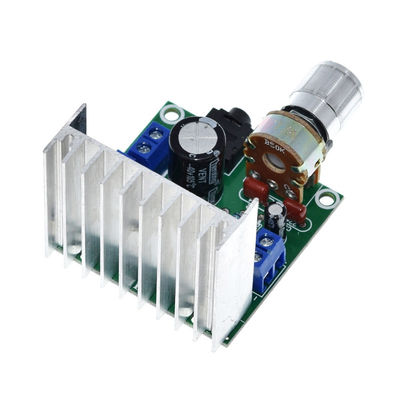

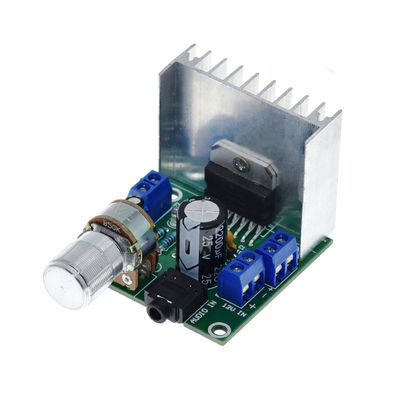

Moduł audio wzmacniacza TDA7297 15 W + 15 W podwójny kanał do głośnika półkowego

• Moc wyjściowa: 15 W + 15 W
• typ kanału: 2.0 stereo
• Pobór mocy: DC 8-18 V/2000 mA
• Pasmo przenoszenia: 20 Hz-20 KHZ

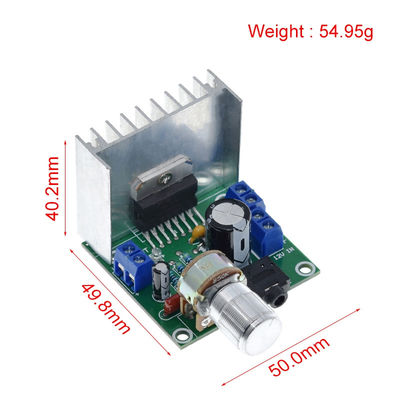

• Długość: 52x szerokość: 48x wysokość: 40mm.
• Waga: 55g
• Pasujący głośnik: głośnik 4-8Ω10-80W3-8 cali
• Zakres zastosowania: głośnik półkowy, telewizor CRT, radio, mały odtwarzacz mocy itp

Instrukcja użycia:

• Podłącz skrzynkę dźwiękowąPodłącz dwa przewody na jednym końcu przewodu głośnikowego do portu wyjściowego audio na płycie wzmacniacza mocy.Głośnik lewego kanału jest podłączony do portu LOUT na płycie wzmacniacza mocy, a głośnik prawego kanału jest podłączony do portu ROUT na płycie wzmacniacza mocy.Biegun dodatni jest podłączony do bieguna + ujemnego
• Podłącz źródła dźwiękuUżywając kabla audio zakończonego z jednej strony wtyczką słuchawek stereo 3,5 mm, podłącz je do gniazda słuchawek stereo 3,5 mm na płycie wzmacniacza mocy, a drugi koniec wtyczki kabla audio podłącz do źródła dźwięku (np. komputera, telefonu komórkowego, odtwarzacza MP3, PŁYTA DVD)
• Podłącz zasilanie①.Podłącz zasilacz Użyj zasilacza z wyjściem prądu stałego o wartości 12 V 2 A lub wyższej.Podłącz linię wyjściową do portu 12 V na płycie wzmacniacza mocy, tak aby zacisk dodatni był podłączony do portu +, a zacisk ujemny do portu -.
• Podłącz transformatorUżyj transformatora z wyjściem AC 12V2A i wyższym.Podłącz dwa przewody wyjściowe transformatora do portu 12 V na płycie wzmacniacza mocy.Ponieważ transformator wyprowadza prąd przemienny, nie ma bieguna dodatniego ani ujemnego.

Graj muzykę:

Podłącz zasilacz, płyta wzmacniacza zasilania przejdzie w stan roboczy, zaświeci się niebieska kontrolka zasilania;Pokrętło głośności można dostosować do własnych upodobań.

Szczegóły Produktu:

• W zasilaczu zastosowano kondensator filtrujący 2200 uf, aby zapewnić obfitą energię dla wzmacniacza mocy po etapie, dzięki czemu dźwięk wzmacniacza mocy nie będzie miękki w dużych warunkach dynamicznych.Bas rośnie potężnie, środek jest oczywiście piękny, góra czysta i piękna!
• Obwód wyjściowy BTL składa się ze zintegrowanego bloku wzmacniacza mocy TDA7297 oryginalnego ST, który ma potężną moc!Głośniki półkowe o przekątnej 6 cali można łatwo pchać, brzmią ciepło i pełnie, można je łatwo schować, idealnie nadają się do małych głośników 2–6 cali i głośników półkowych.Można obsłużyć moc 3-30 W.
• Niebieski wskaźnik zasilania LED, monitorowanie stanu zasilania w czasie rzeczywistym.
• Wejście audio wykorzystuje uniwersalne gniazdo stereo 3,5 mm.Użytkownicy mogą z łatwością łączyć się z telefonami komórkowymi, komputerami, odtwarzaczami MP3, iPadami i innymi urządzeniami końcowymi, o ile korzystają z dwustronnej wtyczki 3,5.
• Wejście zasilania i wyjście audio wykorzystują blok okablowania, o ile śrubokręt poluzuje śrubę powyżej, a następnie podłącz przewód do przewodu, a następnie dokręć śrubę, aby zakończyć okablowanie, nie potrzebujesz lutownicy, którą można łatwo ukończyć.
