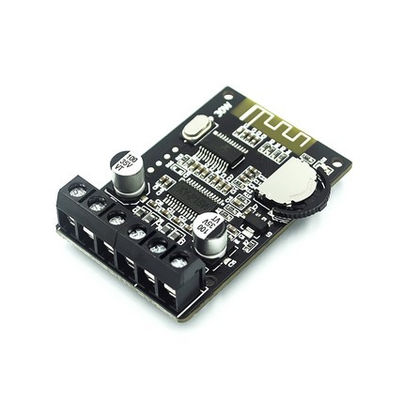

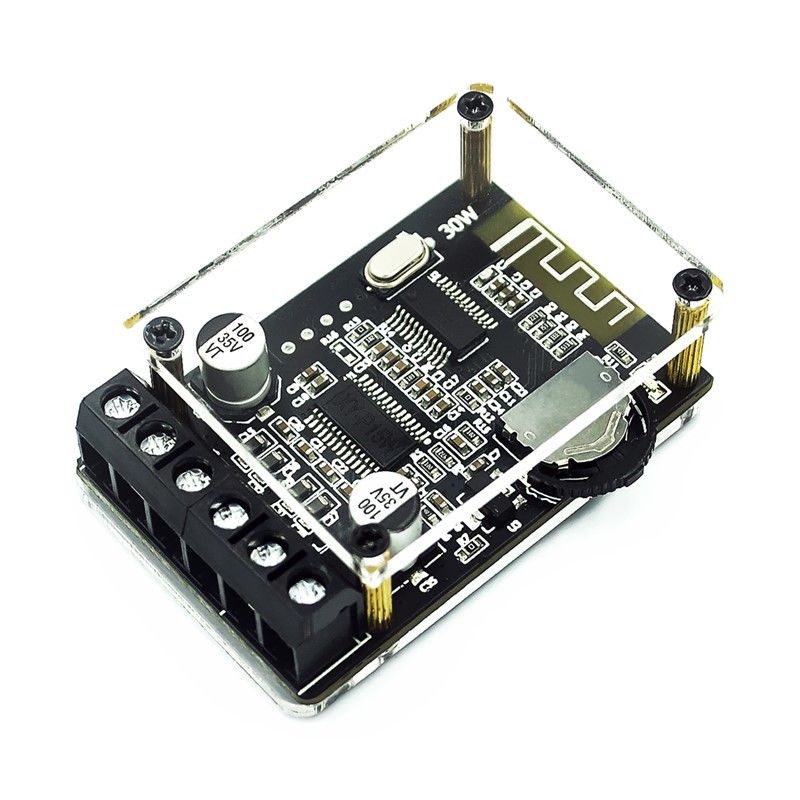

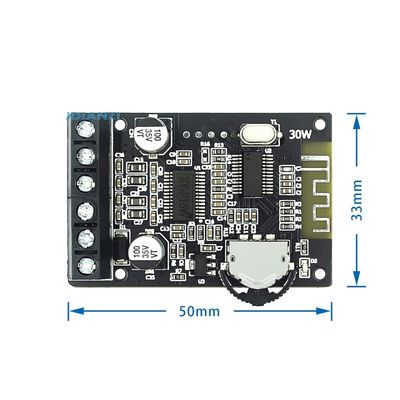

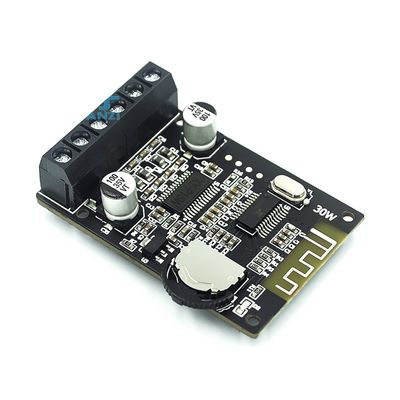

Płyta wzmacniacza dużej mocy XY-P15W 10 W 20 W ze stereofonicznym modułem Bluetooth

• Nazwa produktu: Moduł cyfrowego wzmacniacza mocy Bluetooth
• Numer produktu: XY-P15W
• Napięcie robocze: DC: 8 ~ 24 V
• Wersja Blue-ooth: 5.0
• Odległość transmisji: 15 metrów (widocznie i bez przeszkód)
• liczba kanałów: Dwukanałowy (stereo)
• Moc wyjściowa (@1KHz)
• 16 W*2 przy 12 V 4 Ω
• 10 W*2 przy 12 V 8 Ω
• 15 W*2 przy 16 V 8 Ω
• 20 W*2 przy 20 V 8 Ω
• 30 W*2 przy 24 V 8 Ω (wymaga radiatora)
• Głośnik adaptera (30 W ~ 150 W)
• 4 omy (zasilanie 8~12V)
• 8 omów (zasilanie 8~24 V)
• 16 omów (zasilanie 8~24 V)
• mechanizm zabezpieczający moduł
• Zabezpieczenie przed odwrotną polaryzacją zasilania
• Zabezpieczenie przed zwarciem
• Zabezpieczenie przed przegrzaniem z samoregeneracją

Notatka:

Aby poprawić wydajność modułu, zaleca się dodanie radiatora do układu wzmacniacza mocy w scenariuszu zastosowania powyżej 20W*2

Instrukcje

• Po włączeniu zasilania niebieski wskaźnik szybko miga i przechodzi w tryb blue-ooth;

• po usłyszeniu „sygnału zachęty” przechodzi w tryb parowania i oczekuje na parowanie;

• telefon komórkowy Bluetooth wyszukuje „XY-P15W” (nazwa płyty wzmacniacza mocy), kliknij „XY-P15W” Połącz, po pomyślnym nawiązaniu połączenia zostanie odtworzony „sygnał dźwiękowy” i zaświeci się lampka kontrolna będzie włączone przez długi czas i będzie można odtwarzać muzykę z telefonu komórkowego.

• Kiedy muzyka jest odtwarzana, lampka kontrolna będzie powoli migać;po odłączeniu Bluetooth płytka wzmacniacza mocy jest gotowa do następnego parowania, zostanie odtworzony „sygnał dźwiękowy”, po czym nastąpi przejście do trybu parowania w oczekiwaniu na parowanie.Połączenie jest takie, jak pokazano poniżej

Środki ostrożności dotyczące stosowania:

• Użyj płytki wzmacniacza mocy jak najdalej od sygnału WIFI (routera)

• Zalecane napięcie zasilania to DC 8~24V.Jeśli przekroczy 26 V, chip zostanie spalony.

• Zasilanie nie przekracza 12V przy podłączeniu do głośnika 4Ω, a napięcie zasilania nie przekracza 24V przy podłączeniu do głośnika 8Ω

• Zaleca się, aby prąd zasilania był większy niż 2A.

• Moc robocza modułu przekracza 20W*2 i należy dołożyć radiator.

• Kabel głośnikowy nie powinien być zbyt długi i upewnić się, że mieści się w odległości do 1 metra.

• Zwróć uwagę na ochronę elektrostatyczną.Przed dotknięciem płytki wzmacniacza mocy należy uwolnić elektryczność statyczną z rąk, aby uniknąć uszkodzenia chipa przez elektryczność statyczną.Chip Blue-Ooth jest bardziej wrażliwy na elektryczność statyczną.

• Zaleca się dostosowanie mocy znamionowej głośnika do 30 W i więcej, aby uniknąć przegrzania i spalenia głośnika.
